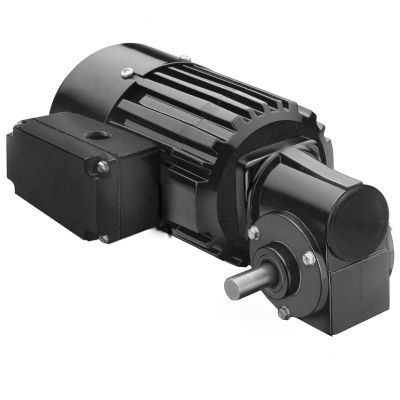

Motoriduttore AC Model 1487

monofasea vite senza finead assi ortogonali

Prodotto
Modello 1487 della serie Metric 34R-3F, motoriduttore angolo retto AC. Motoriduttore monofase progettato per filettature di montaggio metriche e dimensioni dell'albero motore metriche.

Specifiche (come mostrato nella scheda)
Velocità (rpm) : 47
Coppia nominale (Nm) : 3.8
Coppia nominale (lb-in) : 34
Potenza (W) : 50
Potenza (HP) : 1/15
Volt : 230
Hz : 50
Fasi : 1
Ampere : 0.50
Rapporto di trasmissione : 30
Carico radiale (N) : 180
Carico radiale (lbs) : 40
Lunghezza XH (mm) : 221
Lunghezza XH (inch) : 8.69
Peso (kg) : 4.5
Peso (lbs) : 10.1
Schema di collegamento : 07410021
Numero parte condensatore : 49401068
Tipo di prodotto : 34R4BFCI-3F
HPDecimal : 0.0667

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero motore metriche.
• Scatola morsetti in pressofusione con morsettiera installata. IP-44.
• Raffreddamento a ventilatore per elevata potenza erogata.
• Sistema di isolamento classe "B" operato entro i limiti della classe "A" per prolungare la vita degli avvolgimenti e del lubrificante.
• Anello centrale e flangie in alluminio per elevata efficienza termica e peso ridotto.
• Tenute a labbro industriali sugli alberi del motore e di uscita.
• Cuscinetti a boccola in bronzo sull'albero di uscita lubrificati tramite stoppini in feltro e serbatoio per funzionamento silenzioso.
• Ingranaggi lubrificati permanentemente con grasso semi-fluido per lunga durata.
• Ingranaggio a vite senza fine in bronzo per elevata capacità di carico d'urto.
• Vite senza fine temprata e rettificata per resistenza e lunga durata.

Risorse scaricabili disponibili (tipi elencati nella scheda)
Disegni CAD (PDF/DWG/STEP selezionabili), schema elettrico, schede di sicurezza sono forniti per il prodotto.

Accessori opzionali (elencati nella scheda)

• Kit piastra di base per motoriduttori 3F [modello 0967]
• Kit scatola morsetti in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R [modello 0984]
• Kit scatola morsetti metrica in pressofusione con morsettiera per 33A, 34R, 42A, 42R e 48R [modello 1984]
• Condensatore; tipo scatola plastica; 5.0 MFD / 400V [Articolo 49401068]
• Grande kit scatola morsetti in pressofusione per 34R, 42R, 48R, 42R-FX, 33A, 42A [modello 0986]

Note
Monofase 230 V / 50 Hz, raffreddato a ventilatore, scatola morsetti in pressofusione IP-44 con morsettiera installata. Ingranaggi lubrificati permanentemente; vite senza fine in bronzo e boccole in bronzo.

Caratteristiche / specifiche tecniche

• Modello: Model 1487
• Serie: Metric 34R-3F Series
• Velocità: 47 rpm
• Coppia nominale: 3.8 Nm (34 lb-in)
• Potenza: 50 W (1/15 HP, HPDecimal 0.0667)
• Tensione / Frequenza: 230 V / 50 Hz (monofase)
• Corrente: 0.50 A
• Rapporto di trasmissione: 30
• Capacità di carico radiale: 180 N (40 lbs)
• Lunghezza XH: 221 mm (8.69 in)
• Peso: 4.5 kg (10.1 lbs)
• Riferimento schema di collegamento: 07410021
• Numero parte condensatore: 49401068
• Denominazione tipo prodotto: 34R4BFCI-3F
