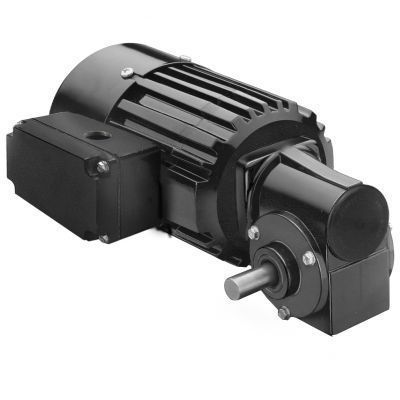

Motoriduttore AC Model 1488

monofasea vite senza finead assi ortogonali

Panoramica del prodotto
Serie Metric 34R-3F motoriduttore angolare AC, Modello 1488. Motoriduttore angolare compatto progettato per applicazioni AC con montaggio metrico e albero di uscita metrico.

Specifiche
Velocità (rpm): 140
Coppia nominale (Nm): 2.1
Coppia nominale (lb-in): 19
Potenza (W): 50
Potenza (HP): 1/15
Volt: 230
Hz: 50
Fasi: 1
A: 0.50
Rapporto di trasmissione: 10
Carico radiale (N): 22
Carico radiale (lbs): 5
Lunghezza XH (mm): 221
Lunghezza XH (inch): 8.69
Peso (kg): 4.5
Peso (lbs): 10.1
Schema di connessione: 07410021
Numero parte condensatore: 49401068
Tipo prodotto: 34R4BFCI-3F
HPDecimal: 0.0667

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero di uscita metriche.
• Scatola morsettiera in pressofusione con blocco morsetti installato. IP-44.
• Raffreddamento a ventola per elevata potenza erogata.
• Sistema di isolamento classe B operato nei limiti della classe A per prolungare la vita degli avvolgimenti e dei lubrificanti.
• Anello centrale e flange in alluminio per alta efficienza termica e peso ridotto.
• Tenute a labbro industriali sugli alberi del motore e di uscita.
• Cuscinetti a manicotto in bronzo sull'albero di uscita lubrificati da stoppini in feltro e serbatoio per funzionamento silenzioso.
• Ingranaggi lubrificati permanentemente con grasso semiliquido per lunga durata.
• Ruota elicoidale in bronzo per elevata capacità agli urti.
• Vite senza fine indurita e rettificata per resistenza e lunga durata.

Disegni e documenti disponibili

• Disegni CAD: PDF, DWG, STEP (disponibili per il download nella pagina prodotto).
• Schema elettrico (numero schema di connessione: 07410021).
• Scheda di sicurezza (scheda sicurezza olio industriale inclusa).

Accessori opzionali

• Kit piastra base di montaggio per motoriduttori 3F (modello 0967).
• Kit scatola morsettiera in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984).
• Kit scatola morsettiera metrico in pressofusione con blocco morsetti per 33A, 34R, 42A, 42R e 48R (modello 1984).
• Condensatore; tipo scatola plastica; 5.0 MFD / 400 V (Articolo 49401068).
• Grande kit scatola morsettiera in pressofusione per 34R, 42R, 48R, 42R-FX, motori e motoriduttori a magazzino 33A, 42A (modello 0986).

specifiche tecniche

• Modello: Model 1488
• Serie: Metric 34R-3F
• Velocità: 140 rpm
• Coppia nominale: 2.1 Nm (19 lb-in)
• Potenza: 50 W (1/15 HP, HPDecimal 0.0667)
• Tensione/Frequenza: 230 V, 50 Hz, monofase
• Corrente: 0.50 A
• Rapporto di trasmissione: 10
• Capacità carico radiale: 22 N (5 lbs)
• Lunghezza XH: 221 mm (8.69 in)
• Peso: 4.5 kg (10.1 lbs)
• Rif. schema connessione: 07410021
• Numero parte condensatore: 49401068
• Codice tipo prodotto: 34R4BFCI-3F
