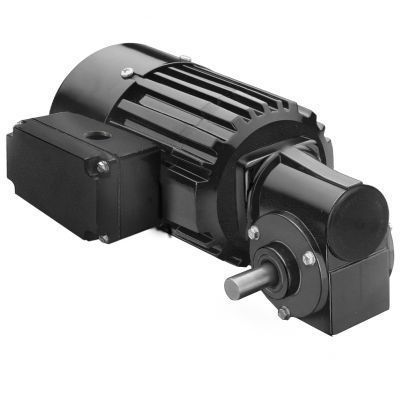

Motoriduttore AC Model 1490

monofasea vite senza finead assi ortogonali

Prodotto
Modello 1490 della serie Metric 34R-3F: motoriduttore angolare AC. Unità monofase 230 V 50 Hz che fornisce 70 giri/min in uscita e una coppia nominale di 3,4 Nm, progettata per applicazioni industriali a bassa velocità e alto carico.

Specifiche

• Velocità (giri/min): 70
• Coppia nominale: 3,4 Nm (30 lb-in)
• Potenza: 50 W (1/15 HP, HPDecimal 0,0667)
• Tensione / Frequenza: 230 V / 50 Hz
• Fasi: monofase (1)
• Corrente: 0,50 A
• Rapporto di trasmissione: 20
• Capacità carico radiale: 180 N (40 lbs)
• Lunghezza XH: 221 mm (8,69 in)
• Peso: 4,5 kg (10,1 lbs)
• Schema di collegamento: 07410021
• Numero parte condensatore: 49401068
• Tipo di prodotto: 34R4BFCI-3F

Caratteristiche standard

• Filettature di montaggio metriche e diametri dell'albero secondo norme metriche.
• Scatola morsettiera in pressofusione con blocco morsetti installato. IP-44.
• Raffreddamento a ventola per elevata potenza erogata.
• Sistema di isolamento Classe B funzionante entro i limiti della Classe A per prolungare la vita degli avvolgimenti e dei lubrificanti.
• Anello centrale e flange in alluminio per alta efficienza termica e peso ridotto.
• Guarnizioni labiali industriali sugli alberi motore e di uscita.
• Boccole in bronzo sull'albero di uscita lubrificate da stoppini in feltro e serbatoio per funzionamento silenzioso.
• Ingranaggi lubrificati permanentemente con grasso semifluido per lunga durata.
• Ruota senza fine in bronzo temprata e rettificata per alta resistenza agli urti e lunga vita.

Accessori opzionali

• Kit di montaggio su piastra per motoriduttori 3F (modello 0967).
• Kit scatola morsettiera in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984).
• Kit scatola morsettiera metrica in pressofusione con blocco morsetti per 33A, 34R, 42A, 42R e 48R (modello 1984).
• Condensatore; tipo con scatola plastica; 5,0 MFD / 400V (Articolo 49401068).
• Grande scatola morsettiera in pressofusione per 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986).

Download disponibili
Disegni CAD disponibili nei formati PDF, DWG e STEP. Schema di cablaggio (Connection Diagram 07410021) e Scheda di Sicurezza disponibili.

Caratteristiche / specifiche tecniche

• Modello: 1490
• Serie: Metric 34R-3F
• Velocità: 70 giri/min
• Coppia nominale: 3,4 Nm (30 lb-in)
• Potenza: 50 W (1/15 HP)
• Tensione: 230 V
• Frequenza: 50 Hz
• Fasi: 1 (monofase)
• Corrente: 0,50 A
• Rapporto: 20
• Carico radiale: 180 N (40 lbs)
• Lunghezza XH: 221 mm (8,69 in)
• Peso: 4,5 kg (10,1 lbs)
• Riferimento schema di collegamento: 07410021
• Numero parte condensatore: 49401068
• Tipo di prodotto: 34R4BFCI-3F
