Motoriduttore AC Model 1264

monofasea vite senza finea ingranaggi elicoidali

Prodotto

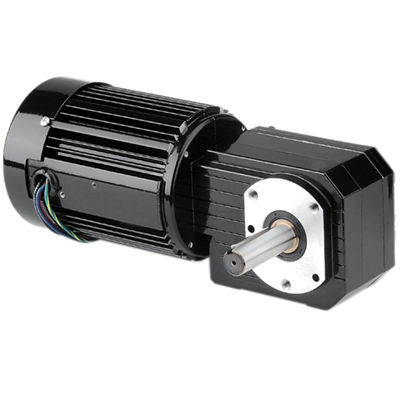

Modello 1264 della serie Metric 42R-GB, motoriduttore AC ad angolo retto monofase. Progettato per il montaggio metrico e dimensioni dell'albero motore metriche, adatto ad applicazioni industriali che richiedono trasmissione di potenza compatta ad angolo retto.

Specifiche
Velocità (giri/min): 7,4
Coppia nominale (Nm): 42
Coppia nominale (lb-in): 375
Potenza (W): 100
Potenza (HP): 1/7.5
Voltaggio: 230 V
Hz: 50
Fasi: 1
Corrente: 0,78 A
Rapporto: 190
Carico radiale (N): 900
Carico radiale (lbs): 200
Lunghezza XH (mm): 294
Lunghezza XH (inch): 11.57
Peso (kg): 8
Peso (lbs): 17.5
Diagramma di collegamento: 07410021
Numero condensatore: 49401154
Tipo prodotto: 42R5BFCI-GB
HPDecimal: 0.1333

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero metriche.
• Involucro completamente chiuso, grado di protezione IP-20.
• Raffreddamento a ventilatore per elevata potenza in uscita.
• Sistema di isolamento Classe B operato entro i limiti della Classe A per prolungare la vita di avvolgimenti e lubrificanti.
• Anello centrale e copri estremità in alluminio per alta efficienza termica e peso ridotto.
• Carter ingranaggi non ventilato.
• Guarnizioni a labbro industriali sugli alberi motore e di uscita.
• Cuscinetti su tutta la linea per aumentare la capacità di carico radiale e la durata.
• Ingranaggi lubrificati permanentemente con olio per lunga durata.
• Ingranaggi elicoidali temprati in uscita per silenziosità e alto coppia di uscita.
• Ruota a vite in bronzo per elevata capacità agli urti.
• Vite senza fine temprata e rettificata per resistenza e lunga durata.

Accessori opzionali

• Kit scatola terminale in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984).
• Kit scatola terminale metrica in pressofusione con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984).
• Condensatore; tipo scatola plastica; 7.5MFD 370V (Art. 49401154).
• Grande kit scatola terminale in pressofusione per 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986).

CAD e cablaggio
Disegni CAD disponibili in più formati (PDF, DWG, STEP). Schema di cablaggio disponibile (riferimento diagramma di collegamento 07410021).

Specifiche tecniche

• Serie: Metric 42R-GB Series AC Right Angle Gearmotor.
• Modello: Model 1264.
• Velocità: 7,4 giri/min.
• Coppia nominale: 42 Nm (375 lb-in).
• Potenza: 100 W (1/7.5 HP; HPDecimal 0.1333).
• Tensione: 230 V, 50 Hz, monofase.
• Corrente: 0,78 A.
• Rapporto: 190.
• Capacità di carico radiale: 900 N (200 lbs).
• Lunghezza XH: 294 mm (11.57 in).
• Peso: 8 kg (17.5 lbs).
• Riferimento diagramma di collegamento: 07410021.
• Numero condensatore: 49401154.
• Tipo prodotto: 42R5BFCI-GB.
