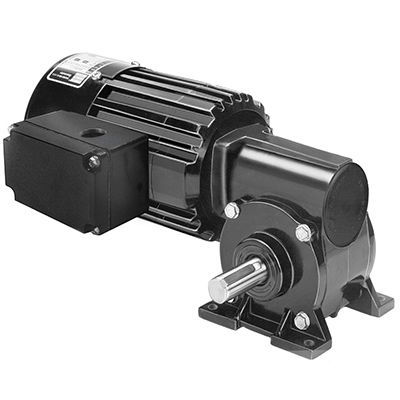

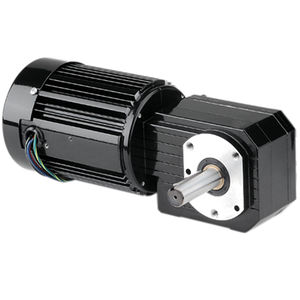

Motoriduttore AC Model 1469

monofasea vite senza finead assi ortogonali

Panoramica
Modello 1469 della serie Metric 34R-5F, motoriduttore angolare CA prodotto da Bodine Electric. Punto di lavoro nominale: 23 giri/min; 72 lb·in (8,1 Nm); 1/15 HP (50 W); 230 V CA, monofase.

Disegni CAD
Risorse CAD scaricabili per il modello 1469: PDF, DWG, STEP.

Schema di collegamento
Schema di collegamento disponibile in PDF (identificatore: 07410021).

Fogli di sicurezza
Foglio di dati sulla sicurezza disponibile in PDF per i materiali associati al prodotto.

Accessori opzionali

• Kit scatola morsetti in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit scatola morsetti metrica in pressofusione con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Condensatore, tipo scatola plastica, 7.5 MFD 370V (codice 49401154)
• Grande kit scatola morsetti in pressofusione per motori e motoriduttori di magazzino 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero motore metriche
• Completamente chiuso, grado di protezione IP-20
• Raffreddamento a ventilatore per maggiore potenza continua
• Sistema di isolamento Classe B operato entro i limiti della Classe A per prolungare la vita degli avvolgimenti e del lubrificante
• Anello centrale e fondelli in alluminio per migliore dispersione termica e peso ridotto
• Carter ingranaggi non ventilato
• Tenute a labbro industriali sugli alberi motore e di uscita
• Boccole in bronzo sull'albero di uscita, lubrificate mediante stoppini in feltro e serbatoio per funzionamento silenzioso
• Ingranaggi lubrificati permanentemente con olio per lunga durata
• Ruota elicoidale in bronzo per capacità agli urti elevata

Specifiche tecniche

• Serie: Metric 34R-5F Series AC Right Angle Gearmotor
• Modello: 1469
• Velocità (giri/min): 23
• Coppia nominale: 8,1 Nm (72 lb·in)
• Potenza: 50 W (1/15 HP)
• Tensione: 230 V CA
• Frequenza: 50 Hz
• Fasi: 1
• Corrente: 0,50 A
• Rapporto di riduzione: 60
• Carico radiale: 220 N (50 lbs)
• Lunghezza XH: 232 mm (9,15 in)
• Peso: 5,6 kg (12,3 lbs)
• Schema di collegamento: 07410021
• Codice condensatore: 49401154
• Tipo di prodotto: 34R4BFCI-5F
• HP decimale: 0,0666
