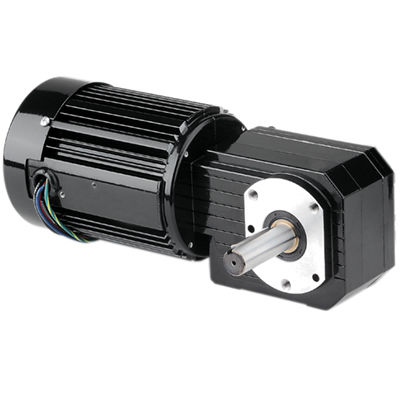

Motoriduttore AC Model 1262

monofasea vite senza finea ingranaggi elicoidali

Panoramica Motoriduttore ad angolo retto in corrente alternata serie 42R-GB, modello 1262, di Bodine Electric. Motoriduttore ad angolo retto compatto progettato per montaggio metrico e dimensioni metriche dell'albero di trasmissione. Destinato al funzionamento in corrente alternata monofase con ingranaggi integrati e carter lubrificato a vita. Specifiche (tabella) Velocità (giri/min): 12 Coppia nominale (Nm): 33 Coppia nominale (lb-in): 290 Potenza (Watt): 100 Potenza (HP): 1/7,5 Volt: 230 Hz: 50 Fasi: 1 Ampere: 0,78 Rapporto di trasmissione: 120 Carico radiale (N): 900 Carico radiale (lbs): 200 Lunghezza XH (mm): 294 Lunghezza XH (pollici): 11,57 Peso (kg): 8 Peso (libbre): 17,5 Schema di collegamento: 07410021 Codice condensatore: 49401154 Tipo di prodotto: 42R5BFCI-GB HPDecimale: 0,1333 Caratteristiche standard

• Filettature di montaggio metriche e dimensioni metriche dell’albero di trasmissione.
• Classe di protezione IP-20, completamente chiuso.
• Raffreddamento a ventola per elevata potenza in uscita.
• Sistema di isolamento di classe "B" funzionante entro i limiti della classe "A" per prolungare la durata degli avvolgimenti e del lubrificante.
• Anello centrale e scudi terminali in alluminio per un'elevata efficienza termica e leggerezza.
• Carter ingranaggi non ventilato.
• Guarnizioni industriali a labbro su motore e alberi di uscita.
• Cuscinetti su tutto il sistema per una maggiore capacità di carico radiale e una lunga durata.
• Ingranaggi lubrificati in modo permanente con olio per una lunga durata.
• Ingranaggi di uscita elicoidali temprati per garantire silenziosità e coppia di uscita elevata.
• Ingranaggio a vite senza fine in bronzo per un'elevata resistenza ai carichi d'urto.
• Ingranaggio a vite senza fine temprato e rettificato per garantire resistenza e lunga durata.

Accessori opzionali

• Kit scatola morsettiera pressofusa per motori e motoriduttori 33A, 34R, 42A, 42R e 48R [modello 0984]
• Kit scatola morsettiera metrica pressofusa con morsettiera per motori e motoriduttori 33A, 34R, 42A, 42R e 48R [modello 1984]
• Condensatore; tipo con involucro in plastica; 7,5 MFD 370 V [Articolo 49401154]
• Kit scatola morsettiera grande pressofusa per motori e motoriduttori 34R, 42R, 48R, 42R-FX, 33A, 42A [modello 0986]

Documenti disponibili

• Disegni CAD: PDF, DWG, STEP (risorse CAD specifiche per il prodotto disponibili)
• Schema elettrico: PDF (riferimento schema di collegamento 07410021)
• Schede di sicurezza: PDF (SDS correlate disponibili)

Caratteristiche / specifiche tecniche

• Modello: 1262
• Serie: Metric 42R-GB
• Velocità: 12 giri/min
• Coppia nominale: 33 Nm (290 lb-in)
• Potenza: 100 W (0,1333 HP / 1/7,5 HP)
• Tensione: 230 V, 50 Hz, monofase
• Corrente: 0,78 A
• Rapporto di trasmissione: 120
• Capacità di carico radiale: 900 N (200 lbs)
• Lunghezza XH: 294 mm (11,57 in)
• Peso: 8 kg (17,5 lbs)
• Riferimento schema di collegamento: 07410021
• Codice del condensatore: 49401154
• Tipo di prodotto: 42R5BFCI-GB
