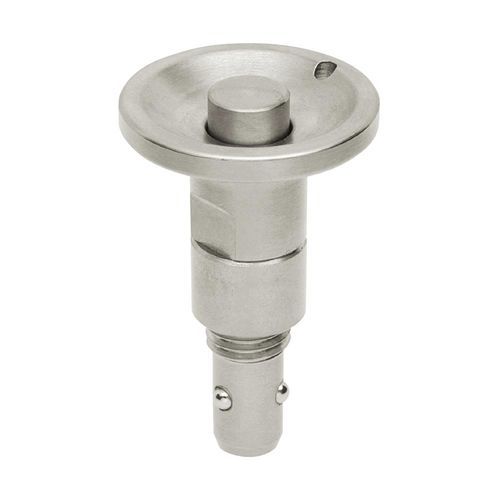

Sistema di fissaggio rapido a sfera QCBU0608-10

Questi dispositivi di fissaggio a sgancio rapido garantiscono un bloccaggio positivo nelle applicazioni di cambio rapido in cui l'inserimento e la rimozione di un dispositivo di fissaggio sono frequenti. Sono progettati per essere utilizzati con le prese a sfera indicate nella tabella. Il perno può essere infilato nel dispositivo e il ricettacolo è montato sulla base. Quando il perno viene inserito nel ricettacolo, le sfere sul perno si espandono e bloccano il dispositivo in posizione. Il perno non si sgancia finché non si preme il pulsante sull'impugnatura, consentendo alle sfere di rientrare nel gambo in modo da poter inserire o rimuovere il perno dal ricettacolo senza l'uso di attrezzi. L'estremità del perno è rastremata per facilitarne l'allineamento. Possono essere utilizzati con i perni di posizionamento per ottenere un posizionamento estremamente preciso. Il corpo è realizzato in acciaio 1213. Il pulsante è in acciaio 1045 bonificato con finitura in nichel elettrolitico. Le sfere sono in acciaio inox 440C temprato. La molla e l'anello elastico sono realizzati in acciaio inox 304. L'O-ring è in gomma FKM.
