Elemento di fissaggio industriale QCWE series

in acciaio inossidabilea mollafilettato

Overview

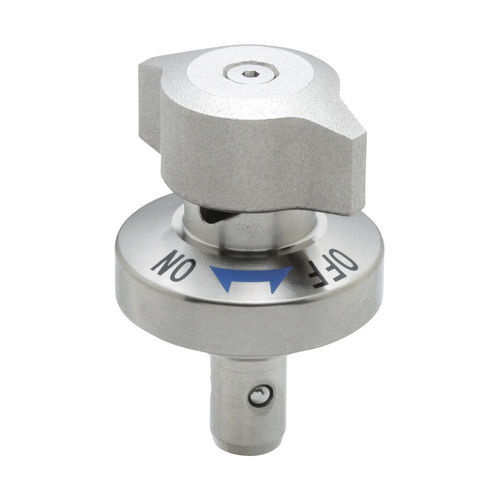

Perno a sgancio rapido con bloccaggio a pomello per inserimenti e rimozioni frequenti in attrezzature industriali e applicazioni di cambio rapido. Il perno si avvita nel dispositivo mentre i ricettacoli a bloccaggio a sfere si fissano alla base. Ruotare il pomello su ON per espandere le sfere e bloccare; ruotare su OFF per retraere le sfere e consentire la rimozione senza attrezzi. La punta conica agevola l'allineamento e può essere utilizzata con perni di localizzazione per posizionamenti precisi.

Materials

• Pomello: acciaio inox 304
• Gambo: acciaio inox 420
• Palle: acciaio inox 440C temprato
• Molla: acciaio inox 304

Product Types

• QCWE-SUS — pomello e gambo in acciaio inox (prodotto in questa pagina)
• QCWE-S — pomello inox, gambo in acciaio
• QCWE (serie) — pomello in plastica, gambo in acciaio

Part Options (selection)

• ID 133089 | SKU QCWE0625-10-SUS | Spessore piastra 6–10 mm | Filettatura M2x0.40 profondità 3 | D 6 | D1 (h9) 14 | D2 25 | D3 25 | Dp P.C.D. 21 | L 19,5 mm | H 24,5 mm | H2 6,5 mm | Forza di serraggio 6,7 Lbs | Prefisso ricettacolo QCBU-M, QCBU-M-SUS
• ID 133091 | SKU QCWE1034-14-SUS | Spessore piastra 6–14 mm | Filettatura M3x0.50 profondità 4 | D 10 | D1 (h9) 18 | D2 34 | D3 34 | Dp P.C.D. 28 | L 21,5 mm | H 31 mm | H2 10 mm | Forza di serraggio 11,2 Lbs | Prefisso ricettacolo QCBU-M, QCBU-M-SUS
• ID 133093 | SKU QCWE1034-20-SUS | Spessore piastra 12–20 mm | Filettatura M3x0.50 profondità 4 | D 10 | D1 (h9) 18 | D2 34 | D3 34 | Dp P.C.D. 28 | L 27,5 mm | H 31 mm | H2 10 mm | Forza di serraggio 11,2 Lbs | Prefisso ricettacolo QCBU-M, QCBU-M-SUS

Media & Documents

• Guida alla selezione - One-Touch Fasteners (PDF)
• Specifiche (QCWE) (PDF)
• Video prodotto (mp4)

Technical specifications

• Funzionamento: il perno a bloccaggio a sfere espande le sfere quando il pomello è su ON e le retrae quando è su OFF per la rimozione senza attrezzi
• Progettato per inserimenti/rimozioni frequenti e uso con ricettacoli a sfere corrispondenti (vedere prefisso ricettacolo)
• Punta conica per facilitare l'allineamento; compatibile con perni di localizzazione per posizionamento preciso
• Taglie filettatura e intervalli di spessore disponibili: M2x0.40 (profondità 3), M3x0.50 (profondità 4)
• Materiali: acciai inox 304, 420 e 440C temprato in base al componente
