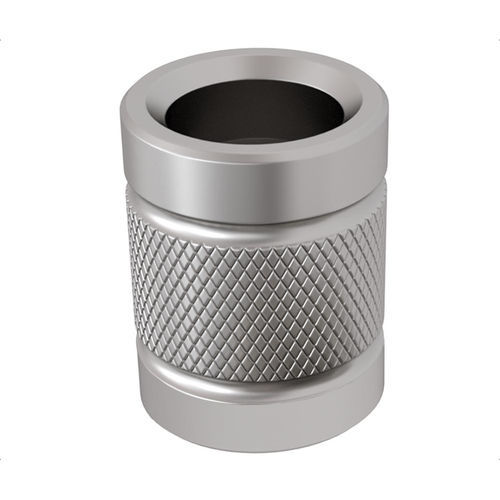

Cappuccio cilindrico RC series

in acciaio inossidabilecon boccola filettata

Descrizione
I cappucci riceventi si inseriscono sull'estremità dei perni a sgancio rapido con blocco a sfera per consentirne l'uso quando il foro ricevente è fuori tolleranza o ovalizzato. Sostituiscono i perni divisi e i perni di aggancio per permettere cambi rapidi e interventi in campo senza attrezzi. I cappucci sono realizzati in acciaio inox serie 300. La Riduzione della lunghezza di presa (H1) è la porzione del perno racchiusa dal cappuccio e riduce la lunghezza utile del perno di tale valore.

Tipi di prodotto

• RC — Cappucci terminali — Lisci — Pollici (si adattano ai perni con blocco a sfera, acciaio inox)
• RCT — Cappucci terminali — Filettati — Pollici (variante filettata)

Tabella pezzi
ID | SKU | Numero parte | Usare con diametro perno (in) | D (in) | H (in) | H1 Riduzione della lunghezza di presa (in)
110071 | RC-187 | RC-187 | 3/16" | .375 | .580 | .125
110073 | RC-250 | RC-250 | 1/4" | .375 | .580 | .125
110076 | RC-312 | RC-312 | 5/16" | .500 | .625 | .125
110087 | RC-375 | RC-375 | 3/8" | .563 | .730 | .187
110089 | RC-500 | RC-500 | 1/2" | .750 | 1.000 | .250
110092 | RC-625 | RC-625 | 5/8" | 1.000 | 1.250 | .250

Caratteristiche / Specifiche tecniche

• Serie / Modello: RC (cappucci lisci) — RCT (opzione filettata)
• Materiale: acciaio inox serie 300
• Funzione: il cappuccio ricevente si adatta ai perni a sgancio rapido con blocco a sfera per consentirne l'uso quando il foro ricevente è fuori tolleranza o ovalizzato; sostituisce i perni divisi e i perni di aggancio per cambi rapidi senza attrezzi
• Diametri perno disponibili (Use With Pin Diameter): 3/16", 1/4", 5/16", 3/8", 1/2", 5/8"
• Dimensioni fornite per riferimento: D, H e H1 (Riduzione della lunghezza di presa) come elencato nella tabella pezzi sopra
• Riduzione della lunghezza di presa: lunghezza del perno racchiusa dal cappuccio; riduce la lunghezza utile del perno del valore H1 indicato
