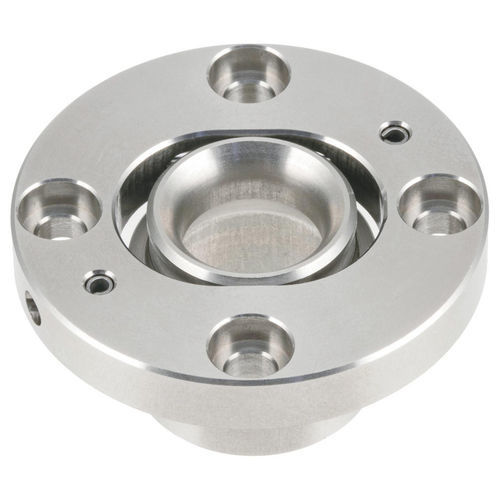

Sistema di fissaggio rapido a sfera QCBU-FL series

Generale
Da utilizzare con gli elementi di fissaggio a bloccaggio con sfera indicati nella sezione pezzi/opzioni, questi ricettacoli completamente in acciaio inossidabile incorporano uno slider flottante per compensare un posizionamento impreciso dei fori. La funzione flottante estende la tolleranza di spaziatura dei fori di montaggio di 1 mm. Corpo: acciaio inossidabile. Perno: temprato e rinvenuto. Fornito con quattro viti a testa cilindrica o a testa bassa in acciaio inossidabile.

Tipi di prodotto

• QCBU-FL — Ricettacoli per fissaggi QCWE, QCWEA, QCBU, QCBUS

Pezzi / Opzioni

• ID 189641 — QCBU0608-FL-SUS: Intervallo spessore piastra: 9 mm o più; D = 25 mm; H = 15 mm. Compatibile con perni a bloccaggio a manopola (knob-locking): QCWE0625-10, QCWE0625-10-SUS; perni a bloccaggio a manopola retrattili: QCWEA0625-10-SUS; perni a pulsante: QCBU0608-10-SUS, QCBUS0608-10SUS.
• ID 189642 — QCBU1012-FL-SUS: Intervallo spessore piastra: 10 mm o più; D = 34 mm; H = 17 mm. Compatibile con perni a bloccaggio a manopola: QCWE1034-14, QCWE1034-14-SUS, QCWE1034-20, QCWE1034-20-SUS; perni a bloccaggio a manopola retrattili: QCWEA1034-14-SUS; perni a pulsante: QCBU1012-16-SUS, QCBUS1012-16SUS.

Materiali e fornitura

• Corpo: acciaio inossidabile (ricettacoli completamente inox)
• Perno: temprato e rinvenuto
• Viteria fornita: quattro viti in acciaio inossidabile a testa cilindrica o testa bassa

Specifiche tecniche

• Modello: QCBU-FL
• Funzione: ricettacolo flottante con elemento scorrevole per compensare la tolleranza di spaziatura dei fori di montaggio
• Estensione tolleranza spaziatura montaggio: 1 mm
• Serie di fissaggi compatibili: QCWE, QCWEA, QCBU, QCBUS (vedere pezzi/opzioni per i numeri di riferimento esatti)
• Materiale: acciaio inossidabile
• Trattamento del perno: temprato e rinvenuto
• Viteria inclusa: quattro viti in acciaio inossidabile a testa cilindrica o testa bassa
• Varianti: diversi diametri esterni (D) e altezze (H) in funzione dello spessore piastra
