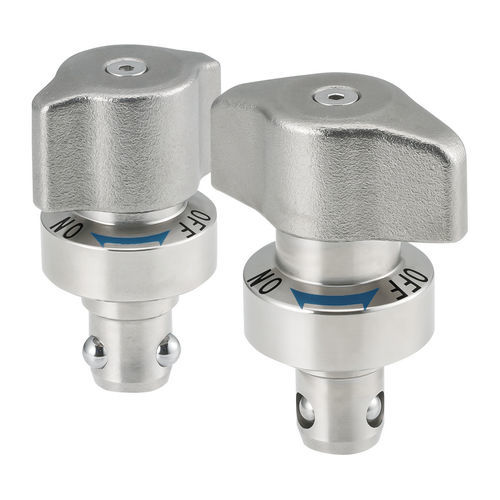

Sistema di fissaggio rapido a sfera QCWES series

Descrizione
Questi perni a bloccaggio a sfera per uso intensivo forniscono un bloccaggio sicuro in applicazioni a cambio rapido con frequenti inserimenti e rimozioni. Il perno si monta sull'attrezzatura; il ricettacolo a sfera si monta sulla base. Ruotando la manopola le sfere si espandono e bloccano; ruotare la manopola su "OFF" retrae le sfere per la rimozione senza utensili. La punta conica facilita l'allineamento. Può essere abbinato a perni di posizionamento per un posizionamento accurato.

Materiali
Corpo: acciaio 4140 placcato nichel per deposizione chimica (electroless).
Cuneo: acciaio 4135 placcato nichel, temprato e rinvenuto.
Manopola: acciaio inox 304.
Sfere: acciaio inox 440C, temprato e rinvenuto.

Varianti prodotto (tabella)

• QCWES1225-16S — Spessore piastra 6–16 mm; Ø gambo 12 mm; Forza di serraggio 225 lb; Forza di tenuta 560 lb; PN: QCWES1225-B
• QCWES1634-20S — Spessore piastra 6–20 mm; Ø gambo 16 mm; Forza di serraggio 450 lb; Forza di tenuta 1120 lb; PN: QCWES1634-B

Opzioni pezzo

• Spessore piastra (mm): 6 a 16; 6 a 20
• Diametro gambo (mm): 12; 16
• Forza di serraggio (lbs): 225; 450

Utilizzo / Note
Progettato per essere utilizzato con ricettacoli a bloccaggio a sfera corrispondenti. Il perno si monta sull'attrezzatura; il ricettacolo sulla base. La rotazione della manopola espande le sfere per bloccare; ruotare su "OFF" retrae le sfere per la rimozione. La punta conica favorisce l'allineamento. Può essere usato con perni di posizionamento per un posizionamento preciso.

Specifiche tecniche

• Modello: QCWES
• Tipo: perno a bloccaggio a sfera, uso intensivo, acciaio
• Massima forza di serraggio (per variante): fino a 450 lbs
• Forza di tenuta (per variante): 560–1120 lbs
• Materiale corpo: acciaio 4140 placcato nichel electroless
• Materiale cuneo: acciaio 4135 placcato nichel, temprato e rinvenuto
• Materiale manopola: acciaio inox 304
• Materiale sfere: acciaio inox 440C, temprato e rinvenuto
• Progettato per inserimenti/rimozioni frequenti negli attrezzi a cambio rapido
• Punta conica per facilitare l'allineamento
• Richiede ricettacoli a bloccaggio a sfera corrispondenti
