Fissaggio 1/4 di giro in acciaio inossidabile QCWESA series

per pannellia mollacon cuneo

Panoramica

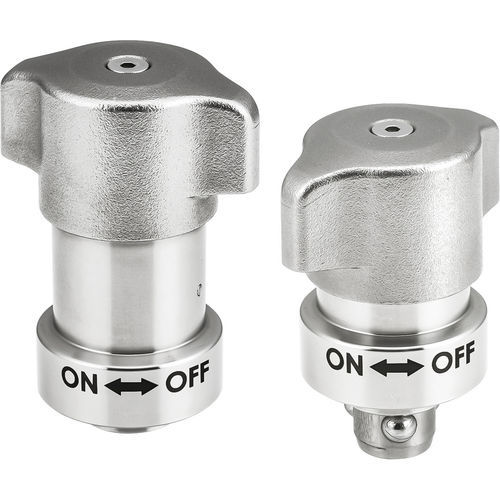

Questi perni di bloccaggio a sfere per impieghi gravosi assicurano un bloccaggio positivo in applicazioni a cambio rapido con inserimenti e rimozioni frequenti del dispositivo. Offrono serraggio ripetibile e un perno retrattile per evitare interferenze durante la rimozione del dispositivo dalla base.

Come funziona
Ruotando la manopola di un quarto di giro, le sfere si espandono e bloccano il dispositivo. L'elemento rimane bloccato fino a quando la manopola non viene posizionata su 'OFF', momento in cui le sfere si ritraggono nello stelo e lo stelo può essere sollevato fuori dalla piastra di base per la rimozione senza utensili. Il perno retrattile permette all'elemento di scivolare fuori dalla base senza interferenze.

Materiali
Corpo del perno: acciaio inox 303.
Manopola: acciaio inox 304.
Cuneo, sfere e molla: acciaio inox.

Uso / Installazione
Avvitare il perno nel dispositivo e montare il ricevitore sulla base. Progettato per essere utilizzato con i riceventi a bloccaggio a sfere riportati nella tabella dei pezzi.

Tabella - Opzioni pezzi
189512 | QCWESA1227-16S | Spessore piastra 6–16 mm | Filetto: M2 x 0.4 (profondità 4) | D=12 | L=17.5 | Forza di serraggio ~220 lbs | Forza di tenuta ~560 lbs | Ricevitore QCWES1225-B
189513 | QCWESA1636-20S | Spessore piastra 6–20 mm | Filetto: M3 x 0.5 (profondità 6) | D=16 | L=21.5 | Forza di serraggio ~450 lbs | Forza di tenuta ~1120 lbs | Ricevitore QCWES1634-B

Media / Documenti
PDF scaricabili e guide di selezione disponibili con dimensioni e specifiche dettagliate.

Specifiche tecniche

• Famiglia / modello: QCWESA
• Funzione: bloccaggio a sfere, retrattile, chiusura 1/4 di giro
• Materiale corpo: acciaio inox 303
• Materiale manopola: acciaio inox 304
• Componenti interni (cuneo, sfere, molla): acciaio inox
• Esempi di forza di serraggio: fino a 450 lbs (varia a seconda del pezzo)
• Esempi di forza di tenuta: fino a 1.120 lbs (varia a seconda del pezzo)
• Opzioni di filetto: M2 x 0.4 (profondità 4), M3 x 0.5 (profondità 6)
• Progettato per inserimenti/rimozioni frequenti senza utensili
• Da utilizzare con riceventi a bloccaggio a sfere corrispondenti (indicati sopra)
