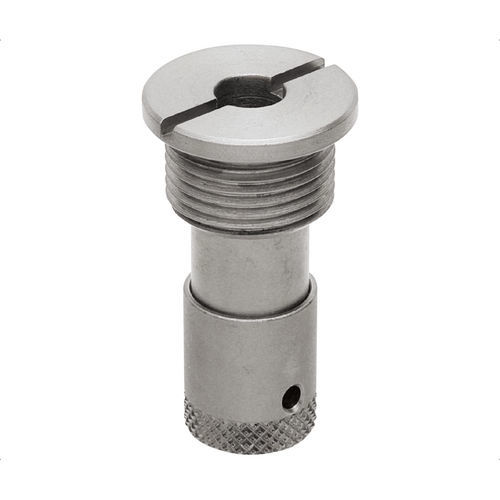

Elemento di serraggio ad azionamento manuale QCBAS series

meccanicomanualecorpo filettato

Panoramica del prodotto
Questi ricevitori a bloccaggio a sfere QCBAS sono progettati per serraggi a cambio rapido con inserimenti e rimozioni frequenti. Il meccanismo a tre sfere garantisce una forza di serraggio costante per evitare serraggi insufficienti o eccessivi. Il blocco di sicurezza fissa le sfere nel ricevitore per prevenire un rilascio accidentale; azionare spingendo verso l'alto la manopola di blocco e ruotando di 90°.

Compatibilità e impiego

• Da usare con perno di serraggio: QCBA0816-M5.
• Compatibile con perni di posizionamento per un allineamento preciso.
• Ordinare separatamente: dadi di fissaggio (RBN-M20X150X006SS) e utensile di installazione PW16.

Materiali

• Corpo: acciaio al carbonio 1045, rivestimento nichel senza elettrolisi.
• Sfere: acciaio inossidabile 440C temprato.
• Molle: acciaio inossidabile 304.

Parti / tabella
ID | SKU | Filettatura | D | D1 | D2 | L | L1 | L2 | L3 | Forza di serraggio (lb) | Usare con perno | Usare con dado | Utensile di installazione
128508 | QCBAS0820A | M20x1.50 (filetto fine) | 8 | 25 | 16 | 45 | 15 | 3 | 2.5 | 1.57 | QCBA0816-M5 | RBN-M20X150X006SS | PW16
128510 | QCBAS0820B | M20x1.50 (filetto fine) | 8 | 25 | 16 | 45 | 15 | 3 | 2.5 | 3.37 | QCBA0816-M5 | RBN-M20X150X006SS | PW16

Note
Quando il blocco di sicurezza è inserito, impedisce il rilascio accidentale del perno di serraggio. Progettato per applicazioni che richiedono serraggi rapidi, ripetibili e affidabili.

Caratteristiche tecniche

• Modello: QCBAS
• Filettatura: M20 x 1.50 (filetto fine)
• Materiale del corpo: acciaio al carbonio 1045, rivestimento nichel senza elettrolisi
• Sfere: acciaio inossidabile 440C temprato
• Molle: acciaio inossidabile 304
• Funzionamento: spingere la manopola di blocco verso l'alto e ruotare di 90° per inserire il blocco di sicurezza
• Perno di serraggio compatibile: QCBA0816-M5
• Dado di riferimento: RBN-M20X150X006SS
• Utensile di installazione: PW16
• Forze di serraggio disponibili (lb): 1.57 (QCBAS0820A), 3.37 (QCBAS0820B)
