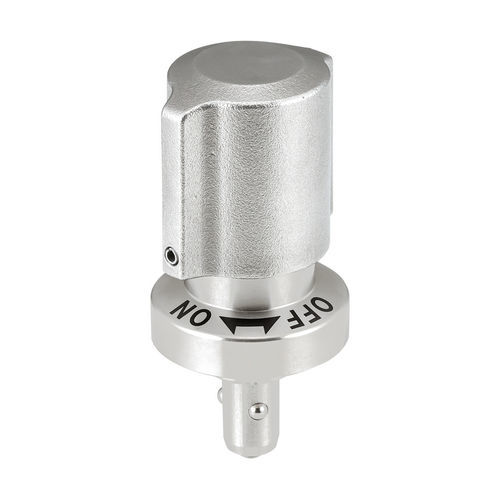

Fissaggio 1/4 di giro in acciaio inossidabile QCWEA series

a mollacon cuneocon filettatura

Panoramica del prodotto
I fissaggi a bloccaggio a sfere retrattili QCWEA forniscono un bloccaggio positivo per applicazioni a cambio rapido che richiedono inserimenti e rimozioni frequenti del dispositivo. Il perno retrattile consente al fissaggio di sganciarsi dalla base quando è sbloccato, permettendo l'uso in guide e porte senza interferenze. Il fissaggio si usa con i ricettacoli a bloccaggio a sfere corrispondenti; ruotando la manopola di un quarto di giro le sfere si espandono per bloccare il dispositivo; riportando la manopola su OFF le sfere si ritraggono e il componente può essere rimosso senza utensili.

Caratteristiche principali

• Progetto con perno retrattile per rimozione senza interferenze
• Funzionamento a quarto di giro: le sfere si espandono per bloccare e si ritraggono in OFF
• Compatibile con rilevamento sensore quando usato con i ricettacoli sensore di posizione (QCWE-M-S)
• Corpo: acciaio inossidabile 303; Manopola: acciaio inossidabile 304; Cuneo, sfere e molla: acciaio inossidabile
• Progettato per attrezzaggi a cambio rapido, guide e porte con inserimenti/rimozioni frequenti

Opzioni di pezzo (esempi)

• QCWEA0625-10-SUS — Spessore piastra 3–10 mm; Filetto M2x0.4 (profondità 3); D 6; D1 (h9) 14; D2 25; D3 25; Dp 28; L 19.5; H 58; H1 43.5; H2 6.5; Forza di serraggio ≈ 6.7 Lbs; Forza di tenuta 20.2 Lbs; Usare con: QCBU0608-M12, QCBU0608-M12SUS; Ricettacolo sensore: QCWE0625-M16-S, QCWE0625-M16-SL; Ricettacolo flottante: QCBU0608-FL-SUS
• QCWEA1034-14-SUS — Spessore piastra 3–14 mm; Filetto M3x0.5 (profondità 5); D 10; D1 (h9) 18; D2 34; D3 34; Dp 36; L 21.5; H 66; H1 50.0; H2 10.0; Forza di serraggio ≈ 11.2 Lbs; Forza di tenuta 33.7 Lbs; Usare con: QCBU1012-M16, QCBU1012-M16SUS; Ricettacolo sensore: QCWE1034-M20-S, QCWE1034-M20-SL; Ricettacolo flottante: QCBU1012-FL-SUS

Applicazioni

• Attrezzaggi e fissaggi a cambio rapido
• Assiemi scorrevoli e porte che richiedono rimozioni frequenti senza utensili
• Maschere di produzione che richiedono bloccaggio positivo e ripetibilità

Media

• Selection Guide - One-Touch Fasteners (PDF)
• Specifications (PDF)
• Product Video (mp4)

Specifiche tecniche

• Modello: QCWEA
• Tipo: fissaggio a bloccaggio a sfere, retrattile
• Materiale corpo: acciaio inossidabile 303
• Materiale manopola: acciaio inossidabile 304
• Cuneo, sfere e molla: acciaio inossidabile
• Compatibile con rilevamento sensore usando ricettacoli QCWE-M-S
• Operazione: quarto di giro; le sfere si espandono per bloccare e si ritraggono per permettere la rimozione senza utensili
• Esempi di varianti e dimensioni/forze riportati sopra
• Progettato per l'uso con ricettacoli corrispondenti (serie QCBU, ricettacoli sensore QCWE, varianti flottanti)
