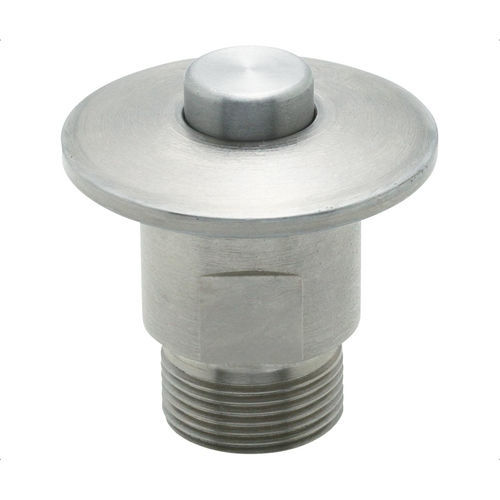

Bottone a pressione in acciaio inossidabile QCOW series

Panoramica
I fissaggi a innesto One-Touch (QCOW / QCOWS) forniscono un bloccaggio positivo per maschere a cambio rapido che richiedono inserimenti e rimozioni frequenti. Il fissaggio viene montato sul pezzo e si blocca su un perno di serraggio della serie QCPC installato nella base, impegnando quattro sfere. Premendo il pulsante le sfere si liberano per consentire la rimozione.

Tipi di prodotto

• QCOW — Fissaggio in acciaio, disponibile con o senza testa a cupola.
• QCOWS — Fissaggio in acciaio inossidabile (spaziatore/variante) per una gamma di spessori piastra estesa.

Opzioni pezzo

• QCOW0616-10SUS — Spessore piastra 3 a 10 mm; Filetto M16x1.00; D 11 mm; D1 32 mm; D2 6 mm; D3 19 mm; L 23 mm; L1 15,5 mm; L2 9,5 mm; L3 8,5 mm; SW 17 mm; Forza di serraggio 1,35 lbs; Usare con QCPC0625-M4-SUS; Tipo A.
• QCOWS0616-10SUS — Spessore piastra 3 a 27 mm; Filetto M16x1.00; D 11 mm; D1 19 mm; D2 6 mm; D3 N/A; L 23 mm; L1 19,5 mm; L2 9,5 mm; L3 N/A; SW 17 mm; Forza di serraggio 1,35 lbs; Usare con QCPC0625-M4-SUS; Tipo B.

Media

• Guida alla selezione - One-Touch Fasteners (PDF)
• Video prodotto (MP4)
• Specifiche QCOW Fastener (PDF)
• Specifiche QCPC / QCOW Pin (PDF)

Specifiche tecniche

• Materiali: corpo e pulsante — acciaio inossidabile 303; sfere — acciaio inossidabile 440C; molla — acciaio inossidabile 304.
• Meccanismo di bloccaggio: innesto a scatto con quattro sfere; premere il fissaggio sul perno per bloccare; premere il pulsante per rilasciare.
• Progettazione: pensato per inserimenti/rimozioni frequenti e per fornire una forza di serraggio costante, riducendo il rischio di serraggio insufficiente o eccessivo da parte dell'operatore.
• Perni compatibili: perni di serraggio serie QCPC (es.: QCPC0625-M4-SUS).
• Stili della testa: disponibile con o senza testa a cupola per soddisfare i requisiti applicativi.
• Applicazioni tipiche: maschere a cambio rapido dove il pezzo viene fissato/rimosso ripetutamente; il fissaggio si monta sul pezzo, il perno sulla base.
