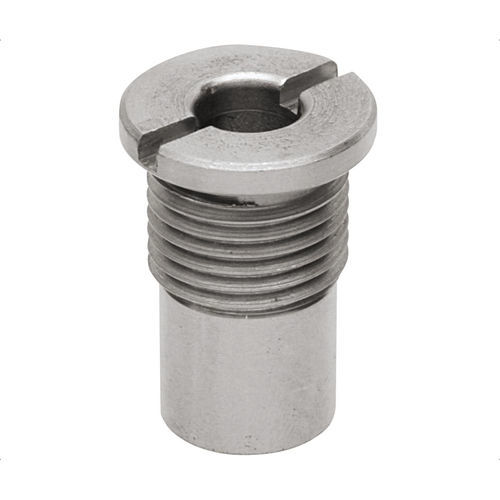

Fissaggio 1/4 di giro con filettatura QCBA series

Descrizione
Ricettacoli per fermagli One-Touch progettati per applicazioni a cambio rapido con frequenti inserimenti e rimozioni. Il meccanismo di bloccaggio a tre sfere fissa il perno di serraggio (QCBA0816-M5) durante l'inserimento e garantisce una forza di serraggio costante per evitare serraggi insufficienti o eccessivi da parte dell'operatore. Lo stile standard QCBA consente inserimento e rimozione in un'unica operazione e può essere utilizzato con perni di posizionamento per una precisa localizzazione. Corpo in acciaio 1045 con nichelatura chimica. Dadi di fissaggio (PN RBN-M16X150X006SS) ordinati separatamente. Utensile di installazione raccomandato: PW16.

Tipi di prodotto

• QCBA — Ricettacoli, corpo in acciaio

Opzioni pezzo

• QCBA0816A — Filetto: M16 x 1,50 (fino), Forza di serraggio: 1,57 lbs; Dimensioni chiave: D=20 mm, D1=8 mm, D2=14 mm, L=29 mm, L1=15 mm, L2=3 mm, L3=2 mm, W=2,5 mm; Usare con perno QCBA0816-M5; Dado PN RBN-M16X150X006SS; Utensile PW16.
• QCBA0816B — Filetto: M16 x 1,50 (fino), Forza di serraggio: 3,37 lbs; Dimensioni chiave: D=20 mm, D1=8 mm, D2=14 mm, L=29 mm, L1=15 mm, L2=3 mm, L3=2 mm, W=2,5 mm; Usare con perno QCBA0816-M5; Dado PN RBN-M16X150X006SS; Utensile PW16.

Documentazione

• Guida alla selezione - One-Touch Fasteners (PDF)
• Specifiche (PDF)
• Video - Azione di bloccaggio a sfere

Caratteristiche / specifiche tecniche

• Modello / serie: QCBA
• Materiale corpo: acciaio 1045
• Finitura: nichelatura chimica
• Perno di serraggio compatibile: QCBA0816-M5
• Filetto: M16 x 1,50 (filetto fine)
• Opzioni forza di serraggio: 1,57 lbs o 3,37 lbs a seconda della versione
• Meccanismo di bloccaggio: bloccaggio a tre sfere che fissa il perno all'inserimento
• Stile standard: inserimento/rimozione in una sola operazione
• Può essere usato con perni di localizzazione per un posizionamento accurato
• Dadi in acciaio inox per il fissaggio ordinati separatamente (PN RBN-M16X150X006SS)
• Utensile di installazione raccomandato: PW16
• Dimensioni chiave (dati pezzo): D=20 mm, D1=8 mm, D2=14 mm, L=29 mm, L1=15 mm, L2=3 mm, L3=2 mm, W=2,5 mm
