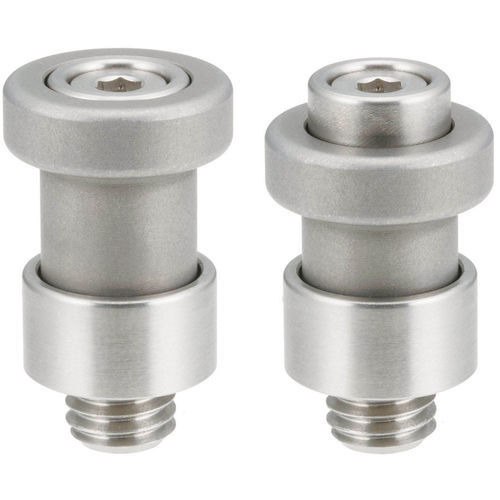

Bottone a pressione in acciaio inossidabile QCOWM series

Descrizione
Progettato per spazi ristretti, il fissaggio One-Touch QCOWM ad innesto offre bloccaggio istantaneo e mantenimento per perno in applicazioni con frequenti inserimenti e rimozioni. Il fissaggio si monta sul dispositivo e il perno sulla base. All'inserimento il fissaggio scatta in posizione di bloccaggio; per sbloccare premere il pulsante di rilascio centrale.

Tipi di prodotto

• QCOWM — Fissaggi; mantenimento per perno, acciaio inossidabile
• QCOWM-M — Fissaggi; perni di serraggio, acciaio inossidabile

Opzioni di parti (tabella)
ID | SKU | Part Number | Type | Plate Thickness (mm) | Thread (T) | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) +0.2/-0 | H (mm) | Clamping Force (Lbs) | Use with Clamping Pin
230513 | QCOWM0508-3-SUS | QCOWM0508-3-SUS | A | 3-6 | M8x1.25 | 16 | 10 | 13.7 | 5 | 24.5 | 5.6 | QCOWM0508-M3-SUS, QCOWM0508-M4-SUS
230532 | QCOWM0508-6-SUS | QCOWM0508-6-SUS | B | 6-9 | M8x1.25 | 16 | 10 | 13.7 | 5 | 21.5 | 5.6 | QCOWM0508-M3-SUS, QCOWM0508-M4-SUS

Materiale informativo disponibile

• Guida alla selezione - One-Touch Fasteners (PDF)
• Specifiche / Scheda tecnica (PDF)
• Video prodotto (MP4)

Caratteristiche / specifiche tecniche

• Modello / Denominazione: QCOWM
• Funzione: mantenimento per perno, fissaggio snap-in per attrezzaggi a cambio rapido
• Materiale corpo: acciaio inossidabile 303
• Materiale manopola: acciaio inossidabile 630
• Materiale sfere: acciaio inossidabile 440C
• Varianti disponibili e intervalli di spessore piastra: QCOWM0508-3-SUS (piastra 3-6 mm), QCOWM0508-6-SUS (piastra 6-9 mm)
• Filettatura: M8x1.25
• Dimensioni chiave (esempio per varianti QCOWM0508): D=16 mm, D1=10 mm, D2=13.7 mm, tolleranza D3 +0.2/-0 mm, H=5 mm
• Forza di serraggio (esempio): 24.5 Lbs (QCOWM0508-3-SUS), 21.5 Lbs (QCOWM0508-6-SUS)
• Perni di serraggio compatibili: QCOWM0508-M3-SUS, QCOWM0508-M4-SUS
