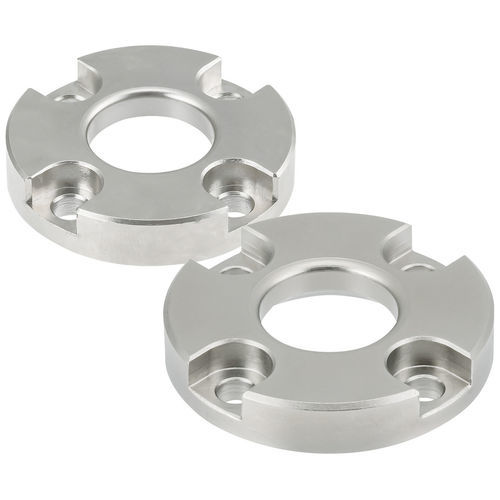

Fissaggio in acciaio QCWES-B

resistente alla corrosionefilettato

Panoramica prodotto
Questi ricevitori sono progettati per l'uso con perni a bloccaggio a sfera robusti QCWES e QCWESA. I ricevitori si montano in una piastra di base con quattro viti a testa cilindrica (incluse). Realizzati in acciaio 4135 nichelato chimicamente, temprato e rinvenuto per stabilità dimensionale e resistenza all'usura.

Opzioni di pezzi disponibili (tabella)
Intestazioni: ID | SKU | Numero parte | D mm | D1 mm | L mm | L1 mm | Dp mm | Filetto T
151254 | QCWES1225-B | QCWES1225-B | 29 | 12 | 5.5 | 2.5 | 23 | M3
151256 | QCWES1634-B | QCWES1634-B | 37 | 16 | 7.5 | 3.5 | 29 | M4

Media

• Guida alla selezione - One-Touch Fasteners (documento)
• Video prodotto (video)
• Specifiche (qcwes.pdf)
• Specifiche (qcwesa-e.pdf)
• Specifiche (qcwesb.pdf)

Caratteristiche / Specifiche tecniche

• Compatibilità: Per l'uso con perni a bloccaggio a sfera QCWES e QCWESA.
• Materiale: Acciaio 4135 con nichelatura chimica.
• Trattamento termico: Tempra e rinvenimento.
• Montaggio: Si installano in una piastra di base con quattro viti a testa cilindrica (incluse).
• Varianti disponibili con dimensioni e filetti: QCWES1225-B (D=29 mm, D1=12 mm, L=5.5 mm, L1=2.5 mm, Dp=23 mm, Filetto=M3); QCWES1634-B (D=37 mm, D1=16 mm, L=7.5 mm, L1=3.5 mm, Dp=29 mm, Filetto=M4).
