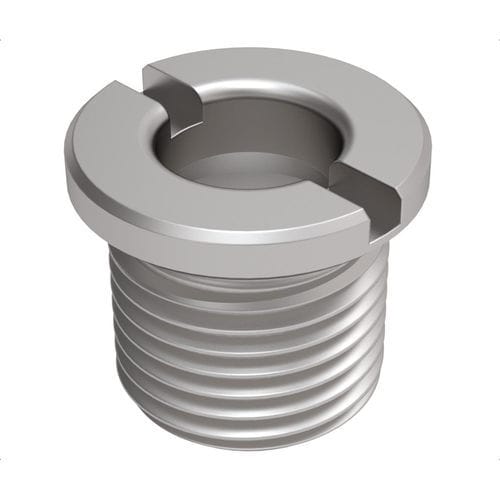

Spina a sgancio rapido in acciaio inossidabile THFR series

Panoramica
Questi ricevitori filettati forniscono un foro di accoppiamento permanente per perni a bloccaggio a sfera a sgancio rapido. Sono progettati per essere avvitati in una base con un dado di bloccaggio o per installazioni in foro cieco. La Riduzione della lunghezza di presa (Grip Length Reduction) è la porzione del perno contenuta all'interno del ricevitore, riducendo quindi la lunghezza utile del perno di tale misura. Realizzati in acciaio inossidabile 303 trattato termicamente. I dadi di bloccaggio devono essere ordinati separatamente.

Varianti di pezzo

• THFR-187 — Per perno 3/16 in; Filettatura: 3/8-16 in; D: .190 in; D1: .500 in; L: .500 in; L1: .125 in; L2: .094 in; W: .094 in; Riduzione lunghezza presa: .125 in
• THFR-250 — Per perno 1/4 in; Filettatura: 1/2-13 in; D: .250 in; D1: .625 in; L: .500 in; L1: .125 in; L2: .094 in; W: .094 in; Riduzione lunghezza presa: .125 in
• THFR-312 — Per perno 5/16 in; Filettatura: 5/8-11 in; D: .313 in; D1: .750 in; L: .625 in; L1: .125 in; L2: .094 in; W: .109 in; Riduzione lunghezza presa: .125 in
• THFR-375 — Per perno 3/8 in; Filettatura: 5/8-11 in; D: .375 in; D1: .750 in; L: .688 in; L1: .125 in; L2: .094 in; W: .109 in; Riduzione lunghezza presa: .187 in
• THFR-500 — Per perno 1/2 in; Filettatura: 3/4-16 in; D: .500 in; D1: .875 in; L: .813 in; L1: .125 in; L2: .094 in; W: .109 in; Riduzione lunghezza presa: .250 in
• THFR-625 — Per perno 5/8 in; Filettatura: 1-14 in; D: .625 in; D1: 1.125 in; L: .938 in; L1: .125 in; L2: .094 in; W: .109 in; Riduzione lunghezza presa: .250 in

Tipi di prodotto correlati

• Da utilizzare con perni a bloccaggio a sfera, filettati, acciaio inossidabile
• Ricevitori a corpo filettato (sono mostrate unità in pollici)

Specifiche tecniche

• Modello: THFR
• Materiale: Acciaio inossidabile 303 trattato termicamente
• Uso previsto: Foro di accoppiamento permanente per perni a bloccaggio a sfera a sgancio rapido
• Installazione: Avvitare in una base con dado di bloccaggio o installare in foro cieco
• Riduzione lunghezza presa: Parte del perno all'interno del ricevitore (riduce la lunghezza utile)
• Dadi di bloccaggio: Devono essere ordinati separatamente
• Varianti disponibili: THFR-187, THFR-250, THFR-312, THFR-375, THFR-500, THFR-625 (vedere le varianti per i dati dimensionali)
