Descrizione

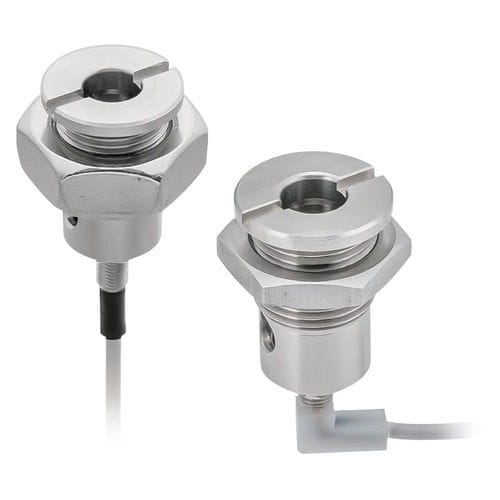

Ricevitori con sensore di posizione integrato per rilevare la serraggio di dispositivi a quarto di giro. Progettati per l'uso con i dispositivi a bloccaggio a pomello della serie QCWE. Il sensore viene azionato quando la punta del perno del dispositivo preme la superficie di contatto, permettendo la rilevazione dello stato di serraggio per evitare operazioni errate. Materiale principale: acciaio inossidabile 303; dadi di bloccaggio in acciaio inossidabile.

Tipi di prodotto

• QCWE-S — Ricevitori: rilevano il serraggio del dispositivo tramite sensore; da usare con i dispositivi a bloccaggio a pomello della serie QCWE.

Opzioni di parti (tabella)
ID | SKU | Numero parte | Tipo | Gamma spessore piastra (mm) | D (mm) | D1 (mm) h9 | Filetto | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | W (mm) | Usare con perni di blocco a pomello | Usare con perni di blocco a pomello retrattili
142201 | QCWE0625-M16-S | QCWE0625-M16-S | A | 6 o più | 6.2 | 20 | M16X1.50 | 18.5 | 31.0 | 50 | 10 | 24 | QCWE0625-10/-10S/-10-SUS | QCWEA0625-10-SUS
151251 | QCWE0625-M16-SL | QCWE0625-M16-SL | B | 6 o più | 6.2 | 20 | M16X1.50 | 21.5 | 33.5 | 48 | 5 | 22 | QCWE0625-10/-10S/-10-SUS | QCWEA0625-10-SUS
142202 | QCWE1034-M20-S | QCWE1034-M20-S | A | 6 o più | 10.2 | 25 | M20X1.50 | 20.5 | 33.5 | 55 | 12 | 30 | QCWE1034-14/-20/-14S/-20S/-14-SUS/-20-SUS | QCWEA1034-14-SUS
151252 | QCWE1034-M20-SL | QCWE1034-M20-SL | B | 6 o più | 10.2 | 25 | M20X1.50 | 25.5 | 38.0 | 53 | 5 | 27 | QCWE1034-14/-20/-14S/-20S/-14-SUS/-20-SUS | QCWEA1034-14-SUS

Media e file
Guida alla selezione, file PDF delle specifiche prodotto e un video prodotto sono disponibili (vedere la sezione media del prodotto).

Caratteristiche / specifiche tecniche

• Funzione: ricevitore con sensore di posizione per rilevare il serraggio di dispositivi a quarto di giro.
• Compatibilità: dispositivi a bloccaggio a pomello serie QCWE (SKU elencati sopra).
• Metodo di rilevamento: contatto meccanico — il sensore reagisce quando la punta del perno preme la superficie di contatto.
• Materiale principale: acciaio inossidabile 303.
• Dadi di bloccaggio: acciaio inossidabile.
• Filetti disponibili: M16x1.50 e M20x1.50.
• Diametri del ricevitore: 6.2 mm e 10.2 mm (vedere opzioni parti).
• Varianti: Tipo A e Tipo B con altezze e giochi differenti (vedere tabella).
• Media disponibili: Guida alla selezione PDF; Specifiche PDF; Video prodotto.
