Inserto filettato MCT series
in acciaioin carburoarrotondato

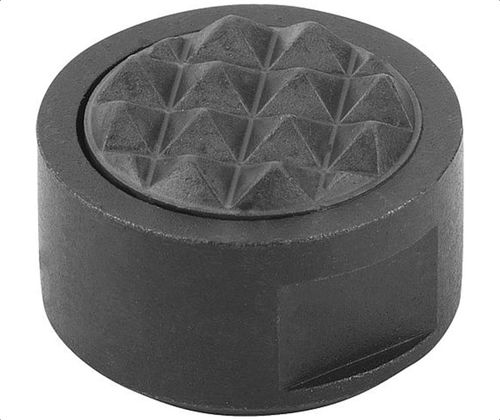

Inserto filettato - MCT series - Fixtureworks - in acciaio / in carburo / arrotondato
Inserto filettato - MCT series - Fixtureworks - in acciaio / in carburo / arrotondato
Inserto filettato - MCT series - Fixtureworks - in acciaio / in carburo / arrotondato - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Fixtureworks

Caratteristiche

Tipo
filettato
Materiale
in acciaio, in carburo
Forma
arrotondato
Applicazioni
per metallo
Diametro interiore

Min.: 7,94 mm
(0,31 in)

Max.: 19,05 mm
(0,75 in)

Diametro esterno

Min.: 10 mm
(0,39 in)

Max.: 25 mm
(0,98 in)

Lunghezza

Min.: 6,83 mm
(0,27 in)

Max.: 8,83 mm
(0,35 in)

Descrizione

Descrizione del prodotto
Paletta di presa dentellata in carburo brasata a un corpo in acciaio legato trattato termicamente. Foratura cieca filettata per montaggio sul retro; piano sul diametro esterno per montaggio con vite di bloccaggio, garantendo fissaggio sicuro e posizionamento ripetibile.

Opzioni pezzo
  • MCT-100 — Filetto: M5x0.80; D: 10 mm; D1: 5/16; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Pattern denti: EF
  • MCT-102 — Filetto: M5x0.80; D: 10 mm; D1: 5/16; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Pattern denti: EF
  • MCT-120 — Filetto: M5x0.80; D: 12 mm; D1: 3/8; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Pattern denti: Fine
  • MCT-122 — Filetto: M5x0.80; D: 12 mm; D1: 3/8; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Pattern denti: Fine
  • MCT-160 — Filetto: M6x1.00; D: 16 mm; D1: 1/2; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Pattern denti: Fine
  • MCT-162 — Filetto: M6x1.00; D: 16 mm; D1: 1/2; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Pattern denti: Fine
  • MCT-200 — Filetto: M6x1.00; D: 20 mm; D1: 5/8; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Pattern denti: Fine
  • MCT-202 — Filetto: M6x1.00; D: 20 mm; D1: 5/8; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Pattern denti: Fine
  • MCT-250 — Filetto: M6x1.00; D: 25 mm; D1: 3/4; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Pattern denti: Fine
  • MCT-252 — Filetto: M6x1.00; D: 25 mm; D1: 3/4; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Pattern denti: Fine


Caratteristiche / Specifiche tecniche
  • Costruzione: paletta di presa in carburo dentellata brasata su corpo in acciaio legato trattato termicamente
  • Montaggio: foratura cieca filettata per montaggio sul retro; piano sul diametro esterno per montaggio con vite di bloccaggio
  • Serie: serie MCT
  • Pattern denti disponibili: EF e Fine
  • Dimensioni filettatura disponibili: M5x0.80 e M6x1.00
  • Codici pezzo / misure disponibili: MCT-100, MCT-102, MCT-120, MCT-122, MCT-160, MCT-162, MCT-200, MCT-202, MCT-250, MCT-252


Applicazioni
  • Fissaggio pezzi, attrezzaggi, utensili per l'estremità del braccio e altre applicazioni industriali di bloccaggio che richiedono presa precisa e montaggio ripetibile
