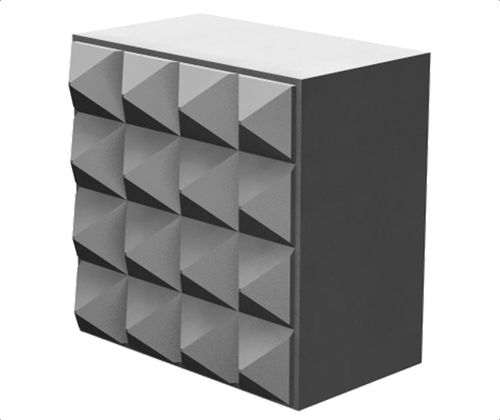

Inserto filettato FSC series

carburo solidoquadrato

Descrizione
Inserti in metallo duro massiccio progettati per applicazioni di bloccaggio soggette ad elevate usure e carichi elevati. La dentellatura a diamante garantisce presa positiva su pezzi difficili. Il foro filettato cieco consente il montaggio posteriore o laterale per un'integrazione flessibile nelle staffe di fissaggio.

Tipi di prodotto

• FSC-870 (ID 100861): Filettatura #10-32, L = 1/2 in, L1 = 3/16 in, W = 1/2 in, H = 3/8 in, F X 45° = 0.03 in, Schema denti = Fine
• FSC-875 (ID 100869): Filettatura #10-32, L = 1/2 in, L1 = 5/16 in, W = 1/2 in, H = 1/2 in, F X 45° = 0.03 in, Schema denti = Fine

Media

• Informazioni tecniche sul gripper (PDF)
• FSC-SQUARE - metallo duro massiccio con inserti filettati in acciaio (foto prodotto)

Caratteristiche / specifiche tecniche

• Materiale: metallo duro massiccio (adatto ad applicazioni ad alta usura e alto carico)
• Forma: inserto di bloccaggio quadrato
• Dentellatura: dentellatura a diamante (schema denti fine)
• Montaggio: foro filettato cieco per montaggio posteriore/laterale
• Finitura / Caratteristica: dentellato per presa positiva in applicazioni impegnative
• Numeri di parte disponibili e dimensioni chiave:
  • FSC-870 (ID 100861): Filettatura #10-32, L = 1/2 in, L1 = 3/16 in, W = 1/2 in, H = 3/8 in, F X 45° = 0.03 in, Schema denti = Fine
  • FSC-875 (ID 100869): Filettatura #10-32, L = 1/2 in, L1 = 5/16 in, W = 1/2 in, H = 1/2 in, F X 45° = 0.03 in, Schema denti = Fine
• Applicazioni tipiche: bloccaggio di pezzi dove sono richieste elevata resistenza all'usura e presa positiva
