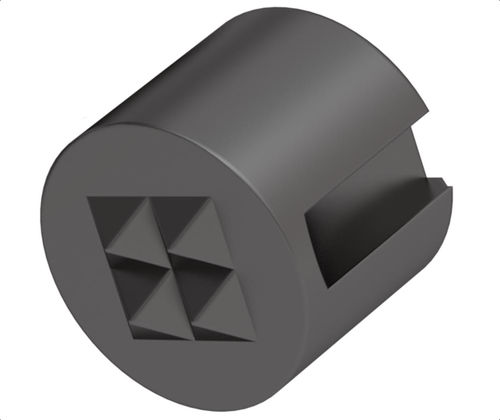

Inserto filettato FSC series

carburo solidoarrotondato

Descrizione
La serie FSC comprende pinze rotonde in carburo pieno progettate per applicazioni industriali ad alta usura e carico elevato. La dentellatura a rombo assicura una presa positiva sul pezzo; sono disponibili varianti con diversi profili dentali e configurazioni di montaggio per fissaggio posteriore o tramite vite di bloccaggio.

Opzioni pezzi / varianti principali

• FSC-070 / FSC-070-4 — D = 1/2", L = 5/16", opzione filettatura #10-32, dentellatura Fine o 4-Point.
• FSC-20-4-SL / FSC-20-SF-SL — D = 1/4", L1 = .04", stile whistle-stop, profili 4-Point o SF.
• FSC-30-4-SL / FSC-30-SL — D = 5/16", whistle-stop, opzioni EF o 4-Point.
• FSC-40-4-SL / FSC-40-SL — D = 3/8", whistle-stop, opzioni EF o 4-Point.
• FSC-841 / FSC-844 — Configurazioni side-flat con filettatura #10-32, dimensioni H / H1 variabili.

Media disponibili

• Informazioni tecniche Gripper (PDF).
• Immagini prodotto (esempi di pinze in carburo pieno / FSC-ROUND).

Specifiche principali

• Materiale: carburo pieno per applicazioni ad alta usura e carico elevato.
• Profili dentali: dentellatura a rombo — profili disponibili: Fine, 4-Point, SF, EF.
• Montaggio: foratura filettata cieca per montaggio posteriore; piano sull'OD per montaggio con grano di bloccaggio; whistle-stop e side-flat su riferimenti specifici.
• Opzioni filettatura: alcune varianti con #10-32; whistle-stop e side-flat possono essere non filettati.
• Dimensioni tipiche: diametri D = 1/2", 1/4", 5/16", 3/8" con L / L1 e valori H a seconda della parte.
• F x 45° tipico: circa .02" o .03" a seconda della versione.
• Famiglia prodotto: inserti gripper serie FSC.
