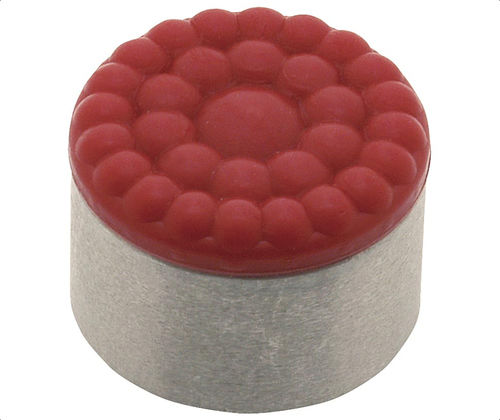

Inserto filettato CSRP-UR

in acciaio inossidabilein poliuretanoarrotondato

Descrizione
Una superficie in uretano è permanentemente legata a una piastrina in acciaio inox serie 300. L'uretano non lascia segni né macchie, proteggendo superfici delicate e offrendo resistenza all'abrasione e all'usura.
La texture 'bubbled' della parte superiore in uretano assicura una presa salda e permette all'aria di fuoriuscire, evitando la creazione di aspirazione tra la superficie di contatto e la piastrina quando viene compressa.
Le coperture in uretano sono disponibili in tre durometri Shore A per soddisfare diverse esigenze applicative. Filettatura cieca per montaggio dalla parte posteriore. I valori di compressione sono calcolati in base al peso necessario per comprimere la superficie in uretano di 0.032 in per una piastrina spessa 0.08 in e di 0.042 in per una piastrina spessa 0.12 in; i valori variano con la temperatura e altri fattori ambientali.

SCELTA DEL DUROMETRO

• 35 Durometro: per applicazioni molto leggere. Durezza simile alla gomma morbida di una matita; può strappare facilmente.
• 60 Durometro: per applicazioni di media intensità. Durezza paragonabile a un pneumatico automobilistico; buon equilibrio tra presa e durata.
• 80 Durometro: per applicazioni gravose. Durezza simile al tallone di una scarpa elegante; altamente resistente allo strappo e all'abrasione.

Opzioni pezzo
ID | SKU | Numero parte | Filetto | D (in) | D1 (in) | L (in) | H (in) | F x 45° (in) | Durometro (Shore A) | Colore | Spessore uretano (in) | Compressione (lbs)
100956 | CSRP-305-35UR | CSRP-305-35UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 10
100957 | CSRP-305-60UR | CSRP-305-60UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 30
100965 | CSRP-305-80UR | CSRP-305-80UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 45
100972 | CSRP-405-35UR | CSRP-405-35UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 12
100990 | CSRP-405-60UR | CSRP-405-60UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 35
100992 | CSRP-405-80UR | CSRP-405-80UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 90
101012 | CSRP-53-60UR | CSRP-53-60UR | #10-32 | 0.512 | 1/2 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 75
101017 | CSRP-53-80UR | CSRP-53-80UR | #10-32 | 0.512 | 1/2 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 190
101021 | CSRP-625-35UR | CSRP-625-35UR | 1/4-28 | 0.630 | 5/8 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 80
101027 | CSRP-625-60UR | CSRP-625-60UR | 1/4-28 | 0.630 | 5/8 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 160

Note
Filettatura cieca per montaggio dalla parte posteriore. I valori di compressione corrispondono al peso necessario per comprimere la superficie in uretano di 0.032 in per la piastrina da 0.08 in e di 0.042 in per la piastrina da 0.12 in. Le prestazioni variano con la temperatura e le condizioni ambientali.

Specifiche tecniche

• Modello: CSRP-UR
• Famiglia / tipo: Inserti di presa (rotondi)
• Forma: Rotonda
• Materiale base: piastrina in acciaio inox serie 300
• Superficie: SofTop® uretano legato permanentemente all'acciaio inox
• Texture: superficie in uretano 'bubbled' che permette la fuoriuscita d'aria e previene l'effetto ventosa
• Montaggio: filettatura cieca per montaggio posteriore (filettato)
• Filettature / diametri esempi: #8-32 (0.315 in), #10-32 (0.394 in / 0.512 in), 1/4-28 (0.630 in)
• Diametri disponibili: 5/16, 3/8, 1/2, 5/8 (in)
• Durometri disponibili: 35, 60, 80 Shore A (codifica colore)
• Codifica colore: 35 = Yellow, 60 = Blue, 80 = Red
• Spessore tipico uretano: 0.08 in
• Compressione di carico: valori per SKU elencati in Opzioni pezzo (lbs)
• Applicazioni: protezione di superfici delicate, contatto non marcante, superficie di presa resistente all'abrasione

Applicazioni

• Protezione di superfici delicate e componenti finiti durante la movimentazione e l'assemblaggio
• Punti di contatto non marcanti per dime, supporti e pastiglie
• Sostituzione o aggiornamento di pastiglie metalliche quando sono richiesti presa e protezione della superficie
