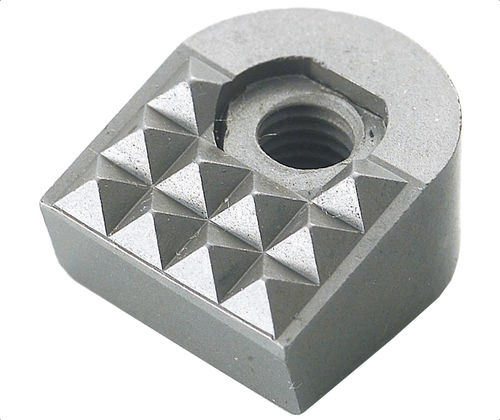

Inserto filettato FSC

in acciaiocarburo solido

Panoramica
Inserti di presa in carburo pieno progettati per applicazioni ad elevata usura e carichi elevati. Superfici dentellate per presa positiva; pattern dei denti disponibili: Fine, 4-Point, Straight e Angular. Gli inserti sono inclinati di 15° per adattarsi alle ganasce rocker Woodworth, Maxi-Grip e Ultra-Grip. Foro passante filettato; disponibili varianti pollice e metriche.

Tipi di prodotto

• ID 100881 — Cod. FSC-127-10 — Filettatura #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Dente: Fine
• ID 100883 — Cod. FSC-127-4 — Filettatura #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Dente: 4-Point
• ID 100915 — Cod. FSC-130-4 — Filettatura #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Dente: Straight
• ID 100921 — Cod. FSC-145-5 — Filettatura #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Dente: Angular
• ID 100924 — Cod. MFSC-127-10 — Filettatura M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Dente: Fine
• ID 100927 — Cod. MFSC-127-4 — Filettatura M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Dente: 4-Point
• ID 100941 — Cod. MFSC-130-4 — Filettatura M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Dente: Straight
• ID 100948 — Cod. MFSC-145-5 — Filettatura M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Dente: Angular
• ID 100891 — Cod. FSC-127-4-10MM — Filettatura #10-32 — L .65 in — L1 .60 in — W .39 in (10 mm) — H 3/8 in — V 15° — F x 45° .03 in — Dente: 4-Point
• ID 100905 — Cod. FSC-130-2-10MM — Filettatura #10-32 — L .65 in — L1 .60 in — W .39 in (10 mm) — H 3/8 in — V 15° — F x 45° .03 in — Dente: Straight

Media (disponibile)

• Informazioni tecniche Gripper (PDF)
• Foto prodotto: FSC-ANGLE GRIP - solid carbide with steel threaded insert

Caratteristiche tecniche

• Serie / Denominazione commerciale: FSC
• Materiale: carburo pieno (per applicazioni ad alta usura e carichi elevati)
• Dentatura: dentellato per presa positiva; pattern disponibili: Fine, 4-Point, Straight, Angular
• Angolo: 15° (progettato per ganasce rocker Woodworth, Maxi-Grip e Ultra-Grip)
• Filettatura: foro passante filettato (varianti in pollice e metriche disponibili)
• Opzioni filettatura: #10-32 (pollice) e M5x0.8 (metrico)
• Dimensioni tipiche (pollici salvo indicazione): L = .65, L1 = .60, H = 3/8, F x 45° = .03
• Opzioni larghezza: 9/16 in o .39 in (10 mm) per varianti metriche
• Esempi codici: FSC-127-10, FSC-127-4, FSC-130-4, FSC-145-5, MFSC-127-10, MFSC-127-4, MFSC-130-4, MFSC-145-5, FSC-127-4-10MM, FSC-130-2-10MM
• Uso tipico: inserti di presa per ganasce rocker in applicazioni esigenti di bloccaggio
