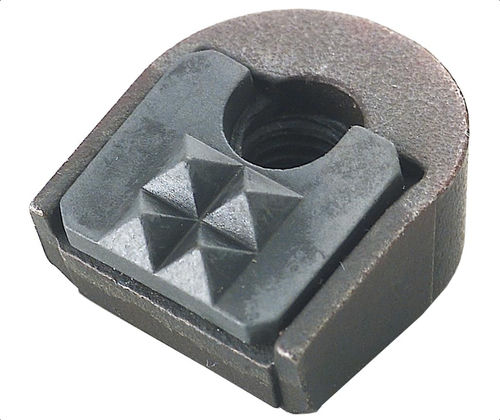

Inserto filettato CT series

in acciaioin carburoappuntito

Descrizione
Costruito con una piastra di presa dentellata in carburo brasata su un corpo in acciaio legato temprato. I gripper sono inclinati di 15° per adattarsi ai mandrini rocker Woodworth, Maxi-Grip e Ultra-Grip. Foro filettato passante.

Tipi di prodotto
Inserti gripper CT — Angolare, punta in carburo. Profili dei denti disponibili: Fine, 4 Point, Straight, Angular.

Tabella parti disponibili
Intestazioni: ID | SKU | Numero parte | Filetto | L (in) | L1 (in) | W (in) | W1 (in) | H (in) | V Gradi | F x 45° (in) | Profilo dente

• 100713 | CT-127-12 | CT-127-12 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Fine
• 100718 | CT-127-4 | CT-127-4 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | 4 Point
• 100721 | CT-130-4 | CT-130-4 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Straight
• 100726 | CT-145-5 | CT-145-5 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Angular
• 100732 | MCT-127-12 | MCT-127-12 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Fine
• 100733 | MCT-127-4 | MCT-127-4 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | 4 Point
• 100742 | MCT-130-4 | MCT-130-4 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Straight
• 100744 | MCT-145-5 | MCT-145-5 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Angular

Media
Scheda tecnica (PDF) disponibile e foto prodotto intitolata "CT-ANGLE - carbide tipped angle grip".

Caratteristiche / Specifiche tecniche

• Piastra di presa in carburo dentellata brasata su corpo in acciaio legato temprato
• Angolo del gripper: 15° per mandrini rocker Woodworth, Maxi-Grip e Ultra-Grip
• Foro filettato passante
• Profili dei denti disponibili: Fine, 4 Point, Straight, Angular
• Filetti disponibili: #10-32 (inch) e M5x0.80 (metrico)
• Dimensioni comuni (esempio): L .65 in, L1 .60 in, W 9/16 in, W1 15/32 in, H 3/8 in, V 15°
• Numeri di parte/varianti: CT-127-12, CT-127-4, CT-130-4, CT-145-5, MCT-127-12, MCT-127-4, MCT-130-4, MCT-145-5
