Inserto in acciaio HSE series

quadrato

Panoramica del prodotto

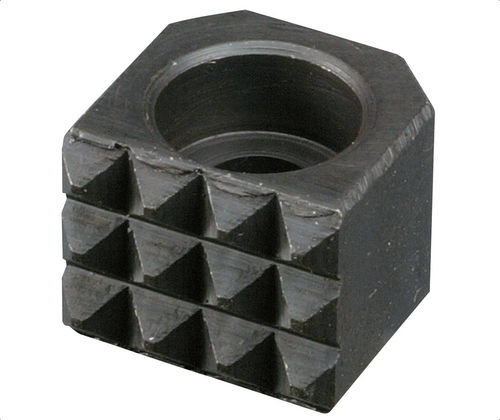

Pinze per bordo della serie HSE, realizzate in acciaio rapido M-2 e temprate a Rc 60/62 con finitura ossido nero. Design a spigolo quadrato con dentellature su un lato; i pattern dei denti sono indicati dai codici (EF, SF, Fine). Foratura avvitata/svasata per montaggio frontale con viti SHCS o LHCS. Dimensioni indicate in pollici per integrazione diretta nei dispositivi esistenti.

Varianti disponibili

• 101317 | HSE-902 | L 3/8 in × W 3/8 in × H 1/4 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101318 | HSE-902-SF | L 3/8 in × W 3/8 in × H 1/4 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101326 | HSE-903 | L 3/8 in × W 3/8 in × H 3/8 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101328 | HSE-903-SF | L 3/8 in × W 3/8 in × H 3/8 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101363 | HSE-905 | L 3/8 in × W 3/8 in × H 1/2 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101366 | HSE-905-SF | L 3/8 in × W 3/8 in × H 1/2 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101403 | HSE-952 | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: Fine
• 101405 | HSE-952-EF | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: EF
• 101406 | HSE-952-SF | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: SF
• 101435 | HSE-953 | L 1/2 in × W 1/2 in × H 3/8 in | H1 .175 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: Fine

Specifiche tecniche

• Materiale: acciaio rapido M-2
• Durezza: temprato a Rc 60/62
• Finitura: ossido nero
• Stile del bordo: spigolo quadrato; dentellature su un lato (diamond o straight/fine indicate dai codici EF, SF, Fine)
• Montaggio: foro svasato per montaggio frontale con SHCS o LHCS; svasatura specificata per #6 o #8 SHCS a seconda della parte
• Dimensioni: L, W, H, H1, F e F1 in pollici come elencato per SKU

Applicazioni e consigli di montaggio

• Progettato per presa di bordo di precisione in attrezzature di serraggio, dime e operazioni di assemblaggio
• Il montaggio frontale tramite svasatura consente installazione a filo e posizionamento ripetibile
• Selezionare il pattern di denti in base al materiale e alla necessità di presa: EF (diamond), SF (straight), Fine (denti più fitti)

Informazioni per l'ordine

• Specificare SKU o numero di parte e il codice del pattern di denti richiesto (EF / SF / Fine)
• Confermare la misura SHCS (#6 o #8) e verificare le dimensioni in pollici per compatibilità con l'attrezzatura
• Contattare il fornitore con lo SKU per tempi di consegna e ordini in volume
