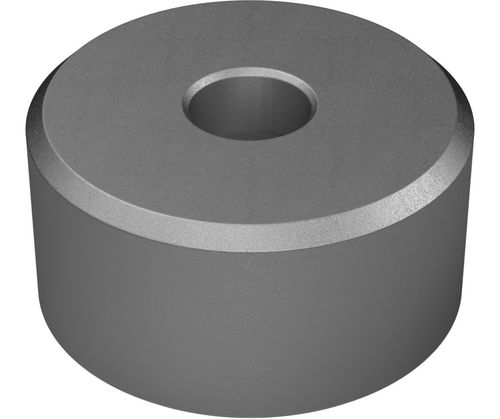

Testa di sostegno in acciaio CSRP-C

con foro filettato

Panoramica del prodotto
Piastre di appoggio rotonde CSRP-C in acciaio inossidabile 17-4 per elevata resistenza e protezione contro la corrosione. Trattamento termico: durezza Rockwell Rc 43/46. Ogni piastra presenta un foro anteriore con controzampa per il montaggio con vite a testa a brugola (SHCS).

Famiglia / attributi

• Piastra di appoggio rotonda per applicazioni di supporto e posizionamento
• Opzioni materiale sulla scheda prodotto: acciaio 17-4 (variante presente), Delrin, acciaio, punta in carburo
• Opzioni di montaggio: controzampa (C'bore) o filettata
• Unità: pollici

Tipi di prodotto

• CC — Carburo massiccio
• CRP — Punta carburo, filettata
• CSRP — Acciaio inossidabile, filettata
• CSRP-C — Acciaio inossidabile, controzampa (articolo attuale)
• DRP — Delrin, filettata
• DRP-C — Delrin, controzampa
• SRP — Acciaio, filettata
• SRP-C — Acciaio, controzampa

Opzioni parti disponibili

• 100822 | CSRP-405-C | D 3/8 in | H 1/2 in | H1 3/16 in | F x 30° .03 in | Controzampa per SHCS: #6 SHCS
• 100799 | CSRP-40-C | D 3/8 in | H 3/8 in | H1 3/16 in | F x 30° .03 in | Controzampa per SHCS: #6 SHCS
• 100830 | CSRP-50-C | D 1/2 in | H 3/8 in | H1 7/32 in | F x 30° .03 in | Controzampa per SHCS: #8 SHCS
• 100840 | CSRP-53-C | D 1/2 in | H 1/2 in | H1 7/32 in | F x 30° .03 in | Controzampa per SHCS: #8 SHCS
• 100870 | CSRP-625-C | D 5/8 in | H 1/2 in | H1 7/32 in | F x 30° .03 in | Controzampa per SHCS: #8 SHCS
• 100849 | CSRP-62-C | D 5/8 in | H 3/8 in | H1 7/32 in | F x 30° .03 in | Controzampa per SHCS: #8 SHCS
• 100907 | CSRP-755-C | D 3/4 in | H 1/2 in | H1 1/4 in | F x 30° .03 in | Controzampa per SHCS: #10 SHCS
• 100884 | CSRP-75-C | D 3/4 in | H 3/8 in | H1 1/4 in | F x 30° .03 in | Controzampa per SHCS: #10 SHCS
• 100975 | CSRP-815-C | D 1 in | H 1/2 in | H1 9/32 in | F x 30° .03 in | Controzampa per SHCS: 1/4 in SHCS
• 100937 | CSRP-81-C | D 1 in | H 3/8 in | H1 9/32 in | F x 30° .03 in | Controzampa per SHCS: 1/4 in SHCS

Opzioni di ordinazione / selezione

• Diametri disponibili (in): 3/8, 1/2, 5/8, 3/4, 1
• Altezze disponibili (in): 1/2, 3/8
• Montaggio: foro frontale controzampato per SHCS (C'bore) o filettato

Specifiche tecniche

• Materiale: acciaio inossidabile 17-4 (variante CSRP-C)
• Trattamento termico: durezza Rockwell Rc 43/46
• Caratteristica di montaggio: foro controzampato per montaggio frontale con SHCS; la controzampa corrisponde alla dimensione SHCS raccomandata per ogni codice
• Tolleranze: D +.000/-.005 in; H ±.001 in
• Le dimensioni H1, F x 30° e la controzampa sono fornite per ogni variante (vedere opzioni parti)
• Finiture / punte disponibili: filettato o controzampato, Delrin, acciaio, inox, punta carburo
