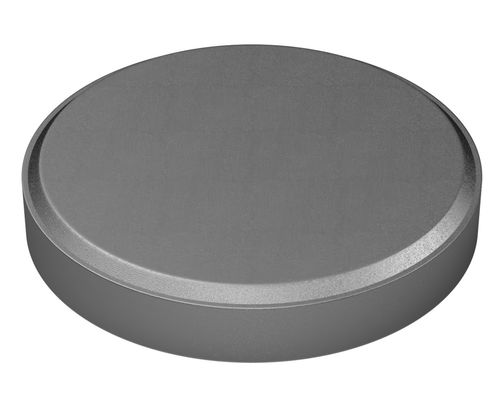

Testa di sostegno in acciaio CC-F

Panoramica del prodotto
Realizzato in carburo pieno per elevata resistenza all'usura. Può essere brasato o incollato in dime, attrezzature e morsetti. La base è smussata per avere gioco nella tasca di montaggio.

Tipi di prodotto

• CC — Carburo pieno
• CRP — Punta in carburo, filettato
• CSRP — Acciaio inossidabile, filettato
• CSRP-C — Acciaio inossidabile, svasato
• DRP — Delrin, filettato
• DRP-C — Delrin, svasato
• SRP — Acciaio, filettato
• SRP-C — Acciaio, svasato

Parti / Opzioni

• CC-1F (SKU 101626) — D: 1/4 in; H: 1/8 in; F x45°: 0.02 in
• CC-2F (SKU 101655) — D: 5/16 in; H: 1/8 in; F x45°: 0.02 in
• CC-3F (SKU 101682) — D: 3/8 in; H: 1/8 in; F x45°: 0.02 in
• CC-4F (SKU 101776) — D: 1/2 in; H: 1/8 in; F x45°: 0.02 in
• CC-5F (SKU 101799) — D: 5/8 in; H: 1/8 in; F x45°: 0.02 in
• CC-6F (SKU 101818) — D: 3/4 in; H: 1/8 in; F x45°: 0.02 in
• CC-8F (SKU 101845) — D: 1 in; H: 5/32 in; F x45°: 0.02 in

Documenti / Supporto

• Informazioni tecniche Gripper (PDF)

Caratteristiche / specifiche tecniche

• Materiale: Carburo pieno (elevata resistenza all'usura)
• Montaggio: Può essere brasato o incollato in dime, attrezzature e morsetti
• Base: Smussata per gioco nella tasca di montaggio
• Unità visualizzate nella pagina: Inch
• Sollievo facciale tipico (F x 45°): 0.02 in per le taglie CC-F elencate
• Numeri di parte e dimensioni disponibili: CC-1F — D 1/4 in, H 1/8 in; CC-2F — D 5/16 in, H 1/8 in; CC-3F — D 3/8 in, H 1/8 in; CC-4F — D 1/2 in, H 1/8 in; CC-5F — D 5/8 in, H 1/8 in; CC-6F — D 3/4 in, H 1/8 in; CC-8F — D 1 in, H 5/32 in
