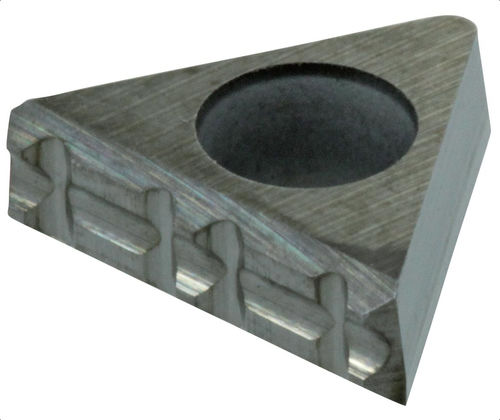

Inserto con attacco a punta TG-ALU

auto-ancorantein carburosu misura

Descrizione del prodotto
Gli inserti di bloccaggio TG GripSerts sono progettati per fissare pezzi in alluminio durante lavorazioni di precisione, comprese le operazioni a 5 assi. Gli inserti richiedono solo 3,5 mm di superficie di serraggio per trattenere il pezzo e la loro geometria crea un effetto di richiamo verso il basso che impedisce sollevamenti durante il serraggio. Realizzati in carburo cementato con rivestimento e con denti triangolari specializzati, i TG GripSerts sono ottimizzati per penetrare l'alluminio in modo efficace.

Tipi di prodotto

• TG-ALU — GripSert per pezzi in alluminio
• TG-STD — GripSert per pezzi in acciaio
• TG-HRC — GripSert per acciaio temprato / titanio

Dettagli pezzo (tabella)
ID: 133942
SKU / Numero parte: TG-ALU
L (Lunghezza complessiva mm): 10.69
L1 (distanza tra centri mm): 1.80
L2 (Lunghezza superficie di contatto mm): 0.41
L3 (Superficie di serraggio - Lunghezza gradino inferiore mm): 1.88
L4 (distanza tra punti centrali mm): 2.86
W (Larghezza complessiva mm): 3.18
W1 (Profondità superficie di serraggio mm): 0.19
W2 (Larghezza superficie di contatto mm): 0.62
H (Altezza complessiva mm): 0.30
V (Angolo tacca superficie di serraggio gradi): 70
V1 (Angolo dente gradi): 40
V2 (Angolo tacca gradi): 30
V3 (Gradi): 70
V4 (Gradi): 5

Specifiche tecniche

• Materiale: carburo cementato con rivestimento (inserto)
• Progettato per: pezzi in alluminio
• Superficie di serraggio richiesta: 3,5 mm
• Forma: triangolare con conicità 5° e geometria dei denti specializzata
• Funzione: crea effetto di richiamo verso il basso evitando il sollevamento del pezzo durante il serraggio
• Vantaggi: assorbe e smorza le vibrazioni; presa sicura con forze di serraggio inferiori per prevenire deformazioni; maggiore velocità di taglio e riduzione degli scarti rispetto ai sistemi tradizionali
• Imballo: venduto in confezioni da 10
• Numero parte / modello: TG-ALU
