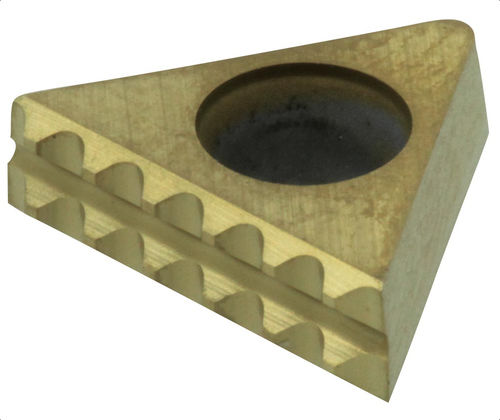

Inserto di acciaio TG GripSert

in carburoper metallo

Panoramica del prodotto
Gli inserti di bloccaggio TG GripSerts TG-STD sono progettati per trattenere pezzi in acciaio durante lavorazioni multi-asse. Richiedendo solo 3,5 mm di superficie di serraggio per fissare il pezzo, la geometria triangolare e il profilo dentato generano un effetto di richiamo verso il basso che previene il sollevamento durante il serraggio. Gli inserti sono realizzati in carburo cementato rivestito, studiato per penetrare l'acciaio.

Vantaggi

• Forma triangolare con 5° di smusso e geometria dentata che offre stabilità di bloccaggio senza necessità di pre-lavorazioni o maschiature a coda di rondine.
• L'effetto di richiamo verso il basso impedisce il sollevamento del pezzo durante il serraggio, migliorando la ripetibilità nelle operazioni a 5 assi.
• Il design assorbe e smorza le vibrazioni, permettendo un bloccaggio sicuro con forze di serraggio inferiori e riducendo la deformazione del pezzo.
• Consente maggiori velocità di asportazione e meno scarti rispetto ai sistemi di bloccaggio tradizionali.

Confezionamento
Venduto in confezioni da 10.

Tipi di prodotto

• TG-ALU — GripSert per pezzi in alluminio
• TG-STD — GripSert per pezzi in acciaio
• TG-HRC — GripSert per pezzi in acciaio temprato / titanio

Parte selezionata

• TG-STD — Inserti in carburo per acciaio - Set da 10

Tabella dei pezzi

• ID: 133940 | SKU: TG-STD | Numero parte: TG-STD | L: 10,81 mm | L1: 1,70 mm | L2: 0,30 mm | W: 3,18 mm | W1: 0,30 mm | H: 0,59 mm | H1: 0,36 mm | V: 70° | V1: 40° | V2: 30° | V3: 70° | V4: 5° | PN

Materiale aggiuntivo
Supplemento tecnico disponibile (PDF informativo del prodotto).

Caratteristiche / specifiche tecniche

• Lunghezza complessiva (L): 10,81 mm
• Lunghezza tra i punti centrali (L1): 1,70 mm
• Lunghezza superficie di contatto (L2): 0,30 mm
• Larghezza complessiva (W): 3,18 mm
• Larghezza superficie di serraggio (W1): 0,30 mm
• Altezza (H): 0,59 mm
• Altezza dente (H1): 0,36 mm
• Angolo incisione su superficie di serraggio: 70°
• Angolo dente: 40°
• Angolo incisione: 30°
• Angolo incisione nella superficie di serraggio: 70°


• Angolo di smusso / forma triangolare: 5°
• Materiale: carburo cementato con rivestimento resistente (progettato per penetrare l'acciaio)
• Applicazione: inserti di bloccaggio per acciaio; adatto per lavorazioni 5 assi; effetto di richiamo che previene il sollevamento
