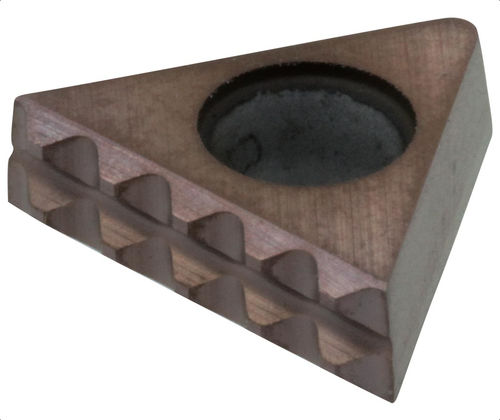

Inserto in carburo TG-HRC

per metalloantivibrazioni

Descrizione
I TG GripSerts TG-HRC sono inserti di serraggio progettati per trattenere componenti in acciaio temprato e titanio (fino a 50–54 HRC). Richiedendo solo 3,5 mm di superficie di serraggio per fissare il pezzo, questi inserti sono ottimizzati per lavorazioni a 5 assi dove l'ingombro ridotto e l'elevata stabilità sono fondamentali. La geometria triangolare e il profilo dentato speciale generano un effetto di tiraggio verso il basso che previene il sollevamento durante il serraggio.

Tipi di prodotto

• TG-ALU — GripSert per pezzi in alluminio
• TG-STD — GripSert per pezzi in acciaio
• TG-HRC — GripSert per pezzi in acciaio temprato/titanio

Opzioni pezzo / Tabella (estratto)
Intestazione: Dettaglio | ID | SKU | Numero parte | L (mm) | L1 (mm) | L2 (mm) | W (mm) | W1 (mm) | H (mm) | H1 (mm) | V Gradi | V1 Gradi | V2 Gradi | V3 Gradi | V4 Gradi | PN
Riga: 133941 | TG-HRC | TG-HRC | TG-HRC | 10.81 | 2.05 | 0.40 | 3.18 | 0.30 | 0.59 | 0.39 | 90 | 40 | 30 | 70 | 5 | (Set da 10)

Media

• Informazioni TG GripSert sugli elementi di serraggio (PDF)

Specifiche tecniche

• Modello: TG-HRC (inserti in carburo - per acciaio temprato/titanio - set da 10)
• Capacità materiale: acciaio temprato / titanio fino a 50–54 HRC
• Superficie di serraggio richiesta: 3,5 mm
• Geometria: forma triangolare con conicità 5° e denti specializzati per penetrare materiali induriti
• Funzione: crea effetto di tiraggio verso il basso per evitare il sollevamento; assorbe e smorza le vibrazioni
• Vantaggi: tenuta sicura con forze di serraggio inferiori, previene deformazioni, consente tassi di taglio superiori e riduce gli scarti
• Imballaggio: venduto in confezioni da 10
• Dimensioni pezzo (TG-HRC): L 10,81 mm; L1 2,05 mm; L2 0,40 mm; W 3,18 mm; W1 0,30 mm; H 0,59 mm; H1 0,39 mm
• Angoli: tacca superficie di serraggio 90°; angolo dente 40°; angolo tacca 30°; tacca nella superficie di serraggio 70°; angolo conicità 5°
