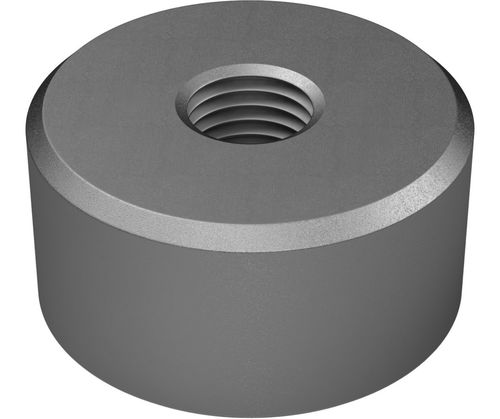

Testa di sostegno in acciaio CSRP series

con foro filettato

Descrizione
Piastra di appoggio rotonda della serie CSRP, realizzata in acciaio inossidabile 17-4. Trattata termicamente a Rockwell Rc 43/46 per elevata resistenza e protezione contro la corrosione chimica e ambientale. Fornita con foro cieco filettato per il montaggio sul retro; impieghi tipici: supporti per attrezzature, posizionamento e sostegno in lavorazioni e sistemi di automazione.

Famiglia di prodotto
Piastrine di appoggio rotonde disponibili in configurazioni filettate, con c'bore e solide. Materiali della famiglia: Delrin, acciaio temprato, acciaio inossidabile e versioni con punta in carburo a seconda delle esigenze di usura e contatto.

Tipi di prodotto

• CC — Piastrine in carburo massiccio
• CRP — Punta in carburo, filettata
• CSRP — Acciaio inossidabile, filettata
• CSRP-C — Acciaio inossidabile, c'bore
• DRP — Delrin, filettata
• DRP-C — Delrin, c'bore
• SRP — Acciaio temprato, filettata
• SRP-C — Acciaio temprato, c'bore

Opzioni pezzi

• ID 100777 — SKU CSRP-30 — Filettatura: #8-32 — D: 5/16 in — L: 3/16 in — H: 3/8 in — F x45°: .03 in
• ID 100788 — SKU CSRP-305 — Filettatura: #8-32 — D: 5/16 in — L: 5/16 in — H: 1/2 in — F x45°: .03 in
• ID 100796 — SKU CSRP-40 — Filettatura: #10-32 — D: 3/8 in — L: 3/16 in — H: 3/8 in — F x45°: .03 in
• ID 100813 — SKU CSRP-405 — Filettatura: #10-32 — D: 3/8 in — L: 5/16 in — H: 1/2 in — F x45°: .03 in
• ID 100827 — SKU CSRP-50 — Filettatura: #10-32 — D: 1/2 in — L: 3/16 in — H: 3/8 in — F x45°: .03 in
• ID 100837 — SKU CSRP-53 — Filettatura: #10-32 — D: 1/2 in — L: 5/16 in — H: 1/2 in — F x45°: .03 in
• ID 100843 — SKU CSRP-62 — Filettatura: 1/4-28 — D: 5/8 in — L: 3/16 in — H: 3/8 in — F x45°: .03 in
• ID 100854 — SKU CSRP-625 — Filettatura: 1/4-28 — D: 5/8 in — L: 5/16 in — H: 1/2 in — F x45°: .03 in
• ID 100872 — SKU CSRP-75 — Filettatura: 1/4-28 — D: 3/4 in — L: 3/16 in — H: 3/8 in — F x45°: .03 in
• ID 100892 — SKU CSRP-755 — Filettatura: 1/4-28 — D: 3/4 in — L: 5/16 in — H: 1/2 in — F x45°: .03 in

Media / Documenti
Documentazione tecnica disponibile: Gripper Technical Information (PDF).

Specifiche tecniche

• Materiale: acciaio inossidabile 17-4 (per gli articoli CSRP mostrati)
• Trattamento termico: Rockwell Rc 43/46
• Montaggio: foro cieco filettato per montaggio sul retro
• Forma: piastra di appoggio rotonda
• Configurazioni disponibili: filettata, c'bore, solida
• Altri materiali della famiglia: Delrin, acciaio temprato, carburo massiccio, punta in carburo
• Unità dimensionali nella pagina: inches
• Numeri di parte e opzioni di filettatura/dimensioni elencati nel blocco Opzioni pezzi sopra
