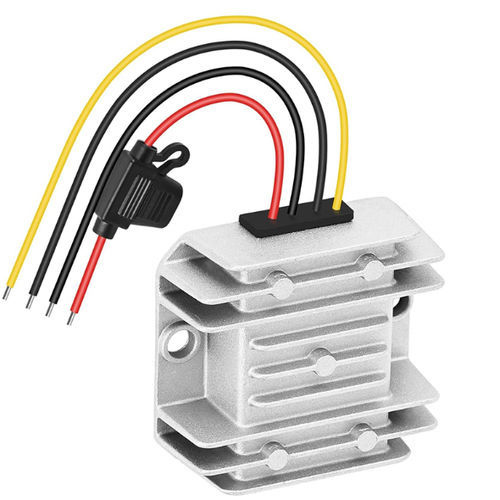

Convertitore DC/DC non isolato

di aumento della tensioneregolatoincapsulato

Panoramica
Convertitore DC-DC boost ad alta efficienza progettato per convertire un ingresso nominale 12V in un'uscita stabilizzata 24V (24V ±0,25V). Disponibile in modelli con correnti d'uscita da 1A a 60A. Topologia non isolata con grado di protezione IP67 per applicazioni industriali gravose.

Caratteristiche principali

• Rettificazione sincrona per migliorare l'efficienza di conversione
• Filtro con condensatore a resistenza interna e incapsulamento in silicone organico per resistenza ad alte temperature
• Formati compatti e ad alta potenza: 1A–15A (compatti) e 20A–60A (alta potenza)
• Protezione ambientale: antiurto, antiurto da caduta, resistente all'umidità e alla polvere
• Elevata efficienza di trasferimento (tip. fino al 96% a seconda del modello; 90% indicato per modelli ad alta corrente)
• Grado di impermeabilità IP67

Protezione e certificazioni

• Chip di protezione a bordo: protezione da sovratemperatura e sovracorrente
• Intervallo di esercizio: -20°C a 85°C; soglia di surriscaldamento ≈150°C
• Certificazioni: CE / FCC / RoHS

Modelli e dimensioni

• Gruppi di modelli: 1A–15A (compatti) e 20A–60A (alta potenza)
• Esempi potenza in uscita (1A–15A): 1A→24W; 2A→48W; 3A→72W; 5A→120W; 6A→144W; 8A→192W; 10A→240W; 12A→288W; 15A→360W
• Dimensioni/peso 1A–3A: 66×57×22 mm / 0,1 kg; 5A–8A: 74×74×32 mm / 0,26 kg
• Esempi 20A–60A: 20A→480W; 25A→600W; 30A→720W; 40A→960W; 50A→1200W; 60A→1440W
• Dimensioni/peso 20A–25A: 100×80×38 mm / 0,5 kg; 30A–40A: 150×127×63 mm / 1,6 kg; 50A–60A: 220×127×63 mm / 2,5 kg

Specifiche elettriche

• Ingresso: DC12V nominale (la pagina segnala range di ingresso 9V–16V e 9V–20V per alcune voci)
• Uscita: DC24V ±0,25V
• Topologia: non isolata (ingresso e uscita condividono riferimento)
• Efficienza tipica: fino al 96% (dipende dal modello); 90% indicato per diversi modelli ad alta corrente
• Protezioni: sovratemperatura e sovracorrente gestite da chip di protezione

Installazione e precauzioni

• Seguire le indicazioni sull'etichetta e il datasheet per il cablaggio corretto; non invertire la polarità (l'inversione può danneggiare il modulo)
• Non collegare invertendo ingresso e uscita; connessioni errate possono causare guasti o incendi
• Verificare che la potenza del carico non superi la capacità continua massima del modello selezionato
