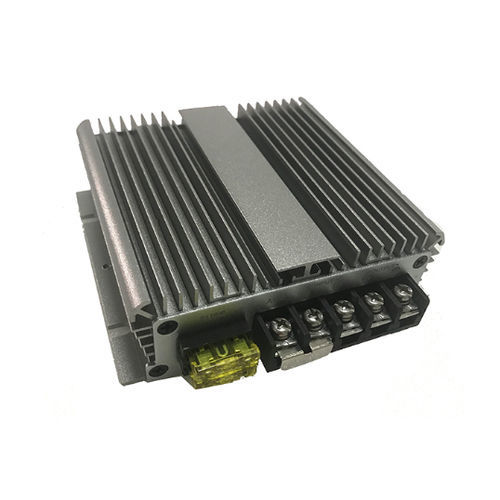

Convertitore DC/DC non isolato

incapsulatoad uscita semplicea tenuta stagna

Breve descrizione

• Tensione di ingresso: DC 48V (range 30V–60V)
• Tensione di uscita: DC 12V ±0,25V
• Correnti di uscita disponibili: 1A–60A (a seconda del modello)
• Certificazioni: CE / FCC / RoHS

Dimensioni e peso (per corrente di uscita)

• 1A–5A: 46×32×18 mm / 0,053 kg
• 8A–25A: 74×74×32 mm / 0,26 kg
• 30A: 100×80×38 mm / 0,5 kg
• 40A: 100×113×35 mm / 0,6 kg
• 50A–60A: 150×127×63 mm / 1,6 kg

Caratteristiche

• Topologia a rettificazione sincrona
• Filtro capacitivo a bassa resistenza interna, resistente alle alte temperature
• Incapsulamento in silicone organico
• Protezione integrata: sovratemperatura e sovracorrente
• Progettazione resistente a urti, cadute, umidità e polvere
• Alta efficienza: fino al 96% (dipende dal modello)
• Configurazione non isolata tra ingresso e uscita
• Grado di protezione: IP67

Attenzione

• Seguire l'etichetta per la polarità corretta durante l'installazione; inversione della polarità può danneggiare l'unità.
• Non collegare ingresso e uscita invertiti; il modulo potrebbe bruciarsi.
• Non superare la potenza massima supportata dal convertitore.

Specifiche — 48V a 12V (1A–25A)
Nome prodotto | Convertitore 48VDC a 12VDC
Dimensioni | 46×32×18 mm / 74×74×32 mm
Immagine prodotto | immagini di riferimento nella pagina prodotto
Corrente di uscita | 1A, 3A, 5A, 8A, 10A, 15A, 20A, 25A
Potenza di uscita | 12W, 36W, 60W, 96W, 120W, 180W, 240W, 300W
Peso | 53 g (modelli piccoli), 260 g (modulo più grande)
Tensione di ingresso | DC 48V (30V–60V)
Efficienza di trasferimento | tip. 90% (varia per modello)
Tensione di uscita | DC 12V ±0,25V
Protezione da surriscaldamento | 150 °C
Temperatura di lavoro | -20 °C a 85 °C
Impermeabilità | IP67

Specifiche — 48V a 12V (30A–60A)
Nome prodotto | Convertitore 48VDC a 12VDC
Dimensioni | 100×80×38 mm / 100×113×35 mm / 150×127×63 mm
Immagine prodotto | immagini di riferimento nella pagina prodotto
Corrente di uscita | 30A, 40A, 50A, 60A
Potenza di uscita | 360W, 480W, 600W, 300W (voci in tabella per modello)
Peso | 0,5 kg, 0,6 kg, 1,6 kg (a seconda del modello)
Tensione di ingresso | DC 48V (30V–60V)
Efficienza di trasferimento | tip. 90% (varia per modello)
Tensione di uscita | DC 12V ±0,25V
Protezione da surriscaldamento | 150 °C
Temperatura di lavoro | -20 °C a 85 °C
Impermeabilità | IP67

Gamma modelli (sommario)
12V/24V a 5V — 1A–100A
24V a 12V — 1A–300A
24V a 13,8V — 1A–120A
48V a 12V — 1A–150A
48V a 24V — 1A–125A
48V a 13,8V — 1A–80A
60V/72V a 12V — 1A–85A
36V/48V a 5V — 1A–20A
60V/72V/80V a 5V — 1A–25A
100V/120V a 12V — 1A–30A
100V/120V a 24V — 1A–20A
144V a 5V — 1A–25A
144V a 12V — 1A–30A
144V a 24V — 1A–25A
24VAC a 12VDC — 1A–10A
36VAC a 12VDC — 1A–10A
24V/12VAC a 5VDC — 1A–10A
48V a 48V — 1A–5A
12V a 12V — 1A–25A
13,8V a 13,8V — 1A–25A

Specifiche tecniche

• Range tensione ingresso: DC 48V (30V–60V)
• Tensione di uscita: DC 12V ±0,25V
• Range corrente uscita: 1A–60A (a seconda del modello)
• Range potenza uscita: 12W–600W secondo modello
• Efficienza: fino al 96% (caratteristica); tip. 90%
• Soglia protezione surriscaldamento: 150 °C
• Temperatura operativa: -20 °C a 85 °C
• Grado IP: IP67 (impermeabile)
• Costruzione: topologia non isolata; incapsulamento in silicone organico; filtro capacitivo interno
• Protezioni: sovracorrente, sovratemperatura; installazione sensibile alla polarità
• Certificazioni: CE, FCC, RoHS
