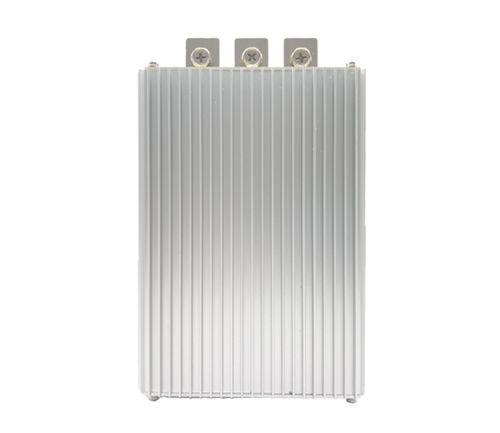

Convertitore DC/DC di aumento della tensione

regolatonon isolatoincapsulato

Descrizione breve
Tensione di ingresso: DC 12V (9V–20V). Tensione di uscita: DC 28V ±0,25V. Correnti di uscita disponibili: 15A, 20A, 30A, 40A. Dimensioni e peso per modello:

• 15A: 108×80×45 mm / 0,9 kg
• 20A: 150×127×63 mm / 1,6 kg
• 30A: 180×127×63 mm / 1,8 kg
• 40A: 220×127×63 mm / 2,3 kg

Caratteristiche

• Tecnologia di raddrizzamento sincrono per maggiore efficienza di conversione
• Filtro con condensatore a resistenza interna, resistente ad alte temperature
• Incapsulamento in silicone organico per protezione ambientale
• Protezioni intelligenti a livello di chip: protezione da sovratemperatura e sovracorrente
• Progetto resistente agli urti, alle cadute, all'umidità e alla polvere
• Elevata efficienza dichiarata: fino al 96% (valore tabella 90%)
• Topologia ingresso/uscita non isolata
• Grado di protezione: IP67 (impermeabile)

Attenzione

• Seguire l'etichetta per un'installazione corretta. Non invertire la polarità: l'inversione può danneggiare il modulo e i componenti.
• Non collegare ingresso e uscita invertiti; ciò può causare danni permanenti.
• Verificare che la potenza del carico non superi la potenza massima nominale del convertitore.

Tabella tecnica (riassunto)
Nome prodotto: Convertitore 12V DC a 28V DC
Dimensioni: 15A – 108×80×45 mm; 20A – 150×127×63 mm; 30A – 180×127×63 mm; 40A – 220×127×63 mm
Corrente di uscita: 15A / 20A / 30A / 40A
Potenza di uscita: 420W / 560W / 840W / 1120W
Peso: 0,9 kg / 1,6 kg / 1,8 kg / 2,3 kg
Tensione di ingresso: DC 12V (9V–20V)
Tensione di uscita: DC 28V ±0,25V
Efficienza di conversione: valore tabella 90% (dichiarata fino al 96%)
Soglia protezione surriscaldamento: 150°C
Temperatura di esercizio: -20°C a 85°C
Grado di protezione: IP67
Topologia: ingresso/uscita non isolata

Caratteristiche / specifiche tecniche

• Tensione d'ingresso: DC 12V (9V–20V)
• Tensione di uscita: DC 28V ±0,25V
• Correnti disponibili: 15A, 20A, 30A, 40A
• Potenza di uscita: 420W (15A), 560W (20A), 840W (30A), 1120W (40A)
• Dimensioni e peso per modello
• Efficienza: valore tabella 90% (dichiarata fino al 96%)
• Protezione surriscaldamento: 150°C
• Intervallo temperatura operativa: -20°C a 85°C
• IP67, non isolato, protezioni sovratemperatura e sovracorrente
• Costruzione: raddrizzamento sincrono, filtro condensatore a resistenza interna, incapsulamento in silicone organico
