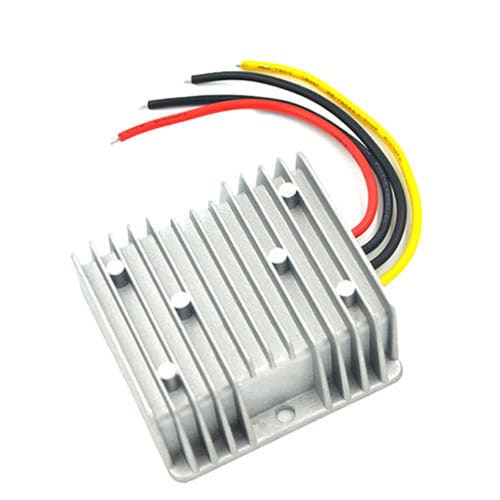

Convertitore DC/DC riduttore

non isolatoincapsulatoper rete telecom

Panoramica
Convertitore DC-DC step-down (Buck) che converte ingresso DC24V (18V–32V) in uscita regolata DC13,8V ±0,25V. Disponibile in varianti di corrente da 1A a 20A, adatto per impianti elettrici industriali.

Specifiche principali

• Tensione di ingresso: DC24V (intervallo 18V–32V)
• Tensione di uscita: DC13,8V ±0,25V
• Varianti di corrente di uscita: 1A, 3A, 5A, 10A, 15A, 20A
• Potenza di uscita (nominale a 13,8V): 13,8W (1A) fino a 276W (20A)
• Dimensioni (per variante): 46×32×18 mm (1A–3A); 66×58×23 mm (5A); 74×74×32 mm (10A–20A)
• Temperatura di esercizio: -20°C a 85°C

Caratteristiche

• Topologia a raddrizzamento sincrono per elevata efficienza di conversione
• Filtraggio con condensatore interno a basso ESR; resistente a temperature elevate
• Incapsulamento in silicone organico per protezione ambientale
• Protezioni integrate: protezione da sovracorrente e sovratemperatura
• Protezione meccanica: antiurto, resistente alle cadute, umidità e polvere
• Elevata efficienza: valori tipici fino al 96% (la tabella indica 90% di efficienza di trasferimento)
• Progettazione non isolata tra ingresso e uscita
• Grado di protezione: IP67

Applicazioni

• Distribuzione di potenza DC e moduli di riduzione negli impianti industriali
• Carica e manutenzione batterie a 13,8V per sistemi al piombo
• Sistemi DC veicolari e off-grid che richiedono 13,8V regolati
• Telecomunicazioni e armadi di controllo che richiedono convertitori sigillati ed efficienti

Installazione e sicurezza

• Rispettare la polarità: positivo e negativo non devono essere invertiti; inversione può danneggiare il modulo e i componenti
• Non collegare ingresso e uscita al contrario; ciò può causare il danneggiamento del dispositivo
• Assicurarsi che il carico non superi la corrente/ potenza nominale del convertitore
• Fornire un adeguato percorso termico o fissaggio per le varianti ad alta corrente
• Verificare la tenuta IP67 e l'integrità dei connettori in ambienti umidi

Riepilogo
Nome prodotto | Convertitore 24VDC a 13,8VDC
Dimensioni (per gruppo) | 46×32×18 mm (1A–3A) | 66×58×23 mm (5A) | 74×74×32 mm (10A–20A)
Corrente di uscita (varianti) | 1A | 3A | 5A | 10A | 15A | 20A
Potenza di uscita (nominale a 13,8V) | 1A = 13,8W | 3A = 41,4W | 5A = 69W | 10A = 138W | 15A = 207W | 20A = 276W
Peso | 1A–3A = 53 g | 5A = 100 g | 10A–20A = 260 g
Tensione di ingresso | DC24V (18V–32V)
Tensione di uscita | DC13,8V ±0,25V
Efficienza | Efficienza di trasferimento indicata 90%; caratteristiche indicano fino al 96%
Protezione surriscaldamento | 150°C
Temperatura operativa | -20°C a 85°C
Impermeabilità | IP67

Specifiche tecniche

• Tipo: Convertitore DC-DC buck (step-down)
• Isolamento: Non isolato ingresso-uscita
• Protezione: Protezione da sovracorrente e termica tramite circuito di controllo
• Filtraggio: Condensatore interno a basso ESR
• Involucro: Incapsulamento in silicone organico per resistenza ambientale
• Montaggio: Secondo variante; prevedere raffreddamento per modelli 10A–20A
