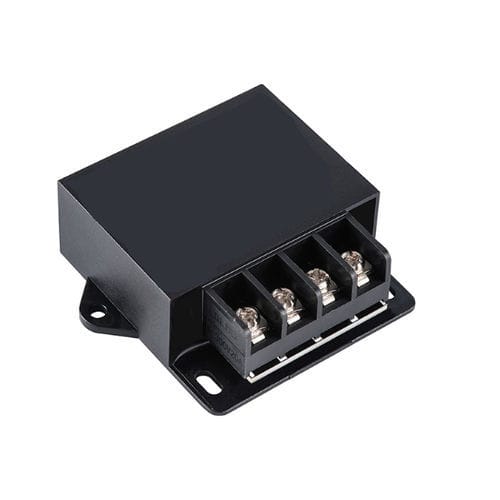

Convertitore DC/DC regolato

non isolatoriduttoread alta potenza

Descrizione breve
Tensione di ingresso: DC24V (18V-32V)
Tensione di uscita: DC12V ±0.25V
Certificati: CE / FCC / ROHS

Dimensioni e peso (per intervallo di corrente)

• 1A-5A: 46 × 32 × 18 mm / 0,053 kg
• 5A-10A: 64 × 53 × 20 mm / 0,06 kg
• 5A-10A (alternativa): 66 × 58 × 23 mm / 0,1 kg
• 15A-25A: 74 × 74 × 32 mm / 0,26 kg
• 30A-40A: 100 × 80 × 38 mm / 0,5 kg
• 50A-60A: 150 × 127 × 63 mm / 1,6 kg
• 85A-100A: 220 × 127 × 63 mm / 2,3 kg
• 120A: 300 × 127 × 63 mm / 2,6 kg
• 150A-165A: 300 × 195 × 90 mm / 3,0 kg

Caratteristiche

• Tecnologia di raddrizzamento sincrono
• Filtro a condensatore con resistenza interna, resistente ad alte temperature
• Tecnologia di incapsulamento in silicone organico
• Protezione intelligente con chip: protezione contro surriscaldamento e sovracorrente
• Resistente a urti/urti da caduta, all'umidità e alla polvere
• Alta efficienza: fino al 96% (dichiarazione del produttore)
• Non isolato tra ingresso e uscita
• Grado di protezione: IP67

Attenzione

• Seguire le indicazioni sull'etichetta per l'installazione; non invertire la polarità positiva/negativa per evitare danni.
• Non collegare ingresso e uscita invertiti; ciò provocherà malfunzionamento.
• La potenza del carico non deve superare il valore massimo sopportabile dal convertitore.

24V a 12V — Specifiche generali (intervalli applicabili)
Nome prodotto: Convertitore 24VDC a 12VDC
Tensione di ingresso: DC24V (18V-32V)
Tensione di uscita: DC12V ±0.25V
Efficienza di trasferimento tipica (secondo tabelle): 90%
Protezione da surriscaldamento: 150°C
Temperatura di esercizio: -20°C a 85°C
Impermeabilità: IP67

24V a 12V (1A–10A) — riepilogo
Intervallo di corrente in uscita: modelli per 1A, 3A, 5A, 10A
Esempi di potenza: 12W (1A), 36W (3A), 60W (5A), 120W (10A)
Esempi di peso: 53 g, 60 g, 100 g (a seconda della variante)

24V a 12V (15A–60A) — riepilogo
Intervallo di corrente in uscita: 15A, 20A, 25A, 30A, 40A, 50A, 60A
Esempi di potenza: 180W (15A), 240W (20A), 300W (25A), 360W (30A), 480W (40A), 600W (50A), 720W (60A)
Esempi di peso: 0,26 kg (15A-25A), 0,5 kg (30A-40A), 1,6 kg (50A-60A)

24V a 12V (85A–165A) — riepilogo
Intervallo di corrente in uscita: 85A, 100A, 120A, 150A, 165A
Esempi di potenza: 1020W (85A), 1200W (100A), 1440W (120A), 1800W (150A), 1980W (165A)
Esempi di peso: 2,3 kg (85A), 2,6 kg (120A), 3,0 kg (150–165A)

Note dalle tabelle prodotto
Efficienza di trasferimento riportata nelle tabelle prodotto: 90% (tipica per molte varianti).
Temperatura di esercizio: -20°C a 85°C. Grado IP67 per i modelli elencati.

Specifiche tecniche

• Tensione di ingresso: DC24V (intervallo operativo 18V–32V)
• Tensione di uscita: DC12V ±0.25V
• Corrente di uscita: modelli disponibili da 1A fino a 165A (varie SKU)
• Potenza di uscita: da ~12W fino a ~1980W a seconda del modello
• Efficienza di trasferimento (valori tabelle): tipicamente 90%
• Efficienza dichiarata: fino al 96%
• Soglia protezione surriscaldamento: 150°C
• Intervallo temperatura di funzionamento: -20°C a 85°C
• Protezioni: sovratemperatura, sovracorrente (protezione chip)
• Costruzione: raddrizzamento sincrono, filtro capacitivo interno, incapsulamento in silicone organico
• Isolamento: non isolato tra ingresso e uscita
• Grado di protezione: IP67 (impermeabile)
• Certificati: CE, FCC, ROHS
