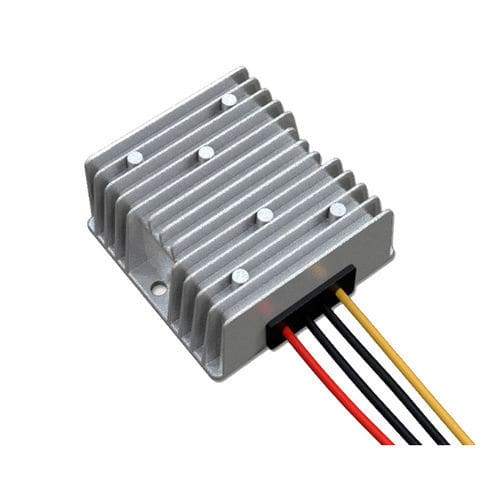

Convertitore DC/DC regolato

non isolatoincapsulatoa tenuta stagna

Descrizione breve
Convertitore DC-DC compatto non isolato che aumenta o riduce automaticamente un ingresso 8–40V DC a un'uscita regolata di 13,8V ±0,25V. Disponibile nelle varianti 5A–25A e con protezione IP67.

Caratteristiche

• Tecnologia di raddrizzamento sincrono
• Filtro con condensatore interno a bassa ESR per tolleranza ad alte temperature
• Incapsulamento in silicone organico
• Protezioni tramite chip intelligente: sovratemperatura e sovracorrente
• Progettazione resistente a urti, cadute, umidità e polvere
• Alta efficienza: tipica fino al 96%
• Topologia non isolata (ingresso e uscita condividono riferimento comune)
• Grado di protezione: IP67 (impermeabile)

Attenzione

• Seguire rigorosamente le istruzioni sull'etichetta per l'installazione; non invertire la polarità (+/−), altrimenti il modulo e i componenti potrebbero danneggiarsi
• Non collegare input e output invertiti; il dispositivo potrebbe danneggiarsi
• La potenza del carico non deve superare il valore massimo sopportato dal convertitore

Scheda prodotto
Nome prodotto: Convertitore DC 8V/40V a 13,8V DC
Dimensioni: 74×74×32 mm (5A–10A) ; 100×80×38 mm (15A–25A)
Corrente di uscita: 5A, 10A, 15A, 20A, 25A
Potenza di uscita: 69W (5A), 138W (10A), 207W (15A), 276W (20A), 345W (25A)
Peso: 0,25 kg (5A–10A) ; 0,5 kg (15A–25A)
Tensione di ingresso: DC 8–40V
Efficienza tipica: fino al 96% (misurata); efficienza di trasferimento indicata ~90% in funzione del carico
Tensione di uscita: DC 13,8V ±0,25V
Protezione contro surriscaldamento: 150°C
Temperatura di funzionamento: -20°C a 85°C
Grado di protezione: IP67

Specifiche tecniche

• Intervallo di tensione di ingresso: 8–40 V DC
• Tensione di uscita nominale: 13,8 V DC ±0,25 V
• Correnti di uscita disponibili: 5 A, 10 A, 15 A, 20 A, 25 A
• Correlate potenze di uscita: 69 W, 138 W, 207 W, 276 W, 345 W
• Dimensioni: 74×74×32 mm (varianti più piccole), 100×80×38 mm (varianti più grandi)
• Peso: 0,25 kg (varianti più piccole), 0,5 kg (varianti più grandi)
• Efficienza: tipica fino al 96% (vedere scheda prodotto per riferimento sull'efficienza di trasferimento)
• Soglia protezione surriscaldamento: 150°C
• Intervallo di temperatura di esercizio: -20°C a 85°C
• Grado di protezione: IP67
• Topologia / isolamento: non isolato tra ingresso e uscita
• Protections: chip intelligente con protezione contro sovratemperatura e sovracorrente
• Aggiuntivo: raddrizzamento sincrono; filtro con condensatore interno per tolleranza alle alte temperature; incapsulamento in silicone organico; progettazione resistente a urti/cadute/umidità/polvere
