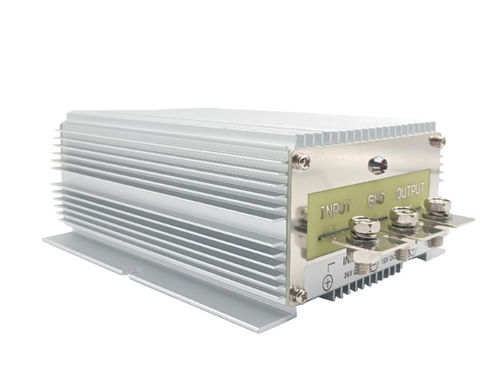

Convertitore DC/DC non isolato

regolatodi aumento della tensioneincapsulato

Panoramica del prodotto

• Tensione di ingresso: DC 24V (intervallo 18V–45V)
• Tensione di uscita: DC 48V ±0,25V
• Correnti di uscita disponibili: 1A, 1,5A, 3A, 5A, 6A, 10A, 15A, 20A, 30A, 40A, 50A

Dimensioni e peso (per corrente)

• 1A–1,5A: 58 × 40 × 22 mm / 0,097 kg
• 3A–6A: 74 × 74 × 32 mm / 0,26 kg
• 10A–20A: 100 × 80 × 38 mm / 0,5 kg
• 30A: 150 × 127 × 63 mm / 1,6 kg
• 40A–50A: 220 × 127 × 63 mm / 2,3 kg

Caratteristiche

• Tecnologia di rettifica sincrona
• Filtro a condensatore a resistenza interna — resistente ad alte temperature
• Incapsulamento con silicone organico
• Protezioni via chip: protezione da sovratemperatura e sovracorrente
• Resistente a urti, cadute, umidità e polvere
• Alta efficienza (fino al 96%)
• Topologia non isolata tra ingresso e uscita
• Grado di protezione: IP67

Attenzione

• Installare rispettando la polarità indicata sull'etichetta: non invertire i poli positivo e negativo per evitare danni al modulo/componenti.
• Non collegare ingresso e uscita in modo inverso (può danneggiare o bruciare l'unità).
• La potenza del carico non deve superare il valore massimo supportato dal convertitore.

Tabella — 24V a 48V (1A–6A)
Nome del prodotto: Convertitore DC-DC 24V a 48V
Dimensioni: 58×40×22 mm | 74×74×32 mm
Immagine prodotto: (incorporata nella pagina prodotto)
Corrente di uscita: 1A | 1,5A | 3A | 5A | 6A
Potenza di uscita: 48W | 72W | 144W | 240W | 288W
Peso: 97 g | 260 g
Tensione di ingresso: DC 24V (18V–45V)
Efficienza di conversione: 90% (tipica, vedere tabella); fino al 96% di picco
Tensione di uscita: DC 48V ±0,25V
Protezione da surriscaldamento: 150℃
Temperatura di esercizio: -20℃ a 85℃
Impermeabilità: IP67

Tabella — 24V a 48V (10A–50A)
Nome del prodotto: Convertitore DC-DC 24V a 48V
Dimensioni: 100×80×38 mm | 150×127×63 mm | 220×127×63 mm
Immagine prodotto: (incorporata nella pagina prodotto)
Corrente di uscita: 10A | 15A | 20A | 30A | 40A | 50A
Potenza di uscita: 480W | 720W | 960W | 1440W | 1920W | 2400W
Peso: 0,5 kg | 1,6 kg | 2,3 kg
Tensione di ingresso: DC 24V (18V–45V)
Efficienza di conversione: 90% (tipica, vedere tabella); fino al 96% di picco
Tensione di uscita: DC 48V ±0,25V
Protezione da surriscaldamento: 150℃
Temperatura di esercizio: -20℃ a 85℃
Impermeabilità: IP67

Matrice prodotto aggiuntiva (voci selezionate)
Sulla pagina prodotto sono elencati vari modelli di convertitori DC-DC e le loro gamme di corrente, ad es.: 12V/24V a 5V (1A–100A), 24V a 12V (1A–300A), 48V a 12V (1A–150A), 48V a 24V (1A–125A) e molte altre combinazioni ingresso/uscita e gamme di corrente per le diverse famiglie di prodotto.

Specifiche tecniche

• Nome del prodotto: Convertitore DC-DC 24V a 48V
• Denominazione: convertitore DC-DC boost (aumentatore)
• Intervallo di tensione di ingresso: DC 18V–45V (nominale 24V)
• Tensione di uscita: DC 48V ±0,25V
• Correnti di uscita disponibili: 1A, 1,5A, 3A, 5A, 6A, 10A, 15A, 20A, 30A, 40A, 50A
• Gamma di potenza di uscita: 48W fino a 2400W a seconda del modello
• Efficienza tipica: fino al 96% (caratteristica); 90% tipico nelle tabelle
• Soglia di protezione da surriscaldamento: 150℃
• Intervallo di temperatura di esercizio: -20℃ a 85℃
• Protezioni & robustezza: protezione contro le sovracorrenti; resistenza a urti, cadute, umidità e polveri
• Encapsulamento: silicone organico
• Filtraggio: filtro a condensatore a resistenza interna (resistente ad alte temperature)
• Isolamento: non isolato tra ingresso e uscita
• Grado di protezione: IP67
• Certificazioni: CE / FCC / ROHS
