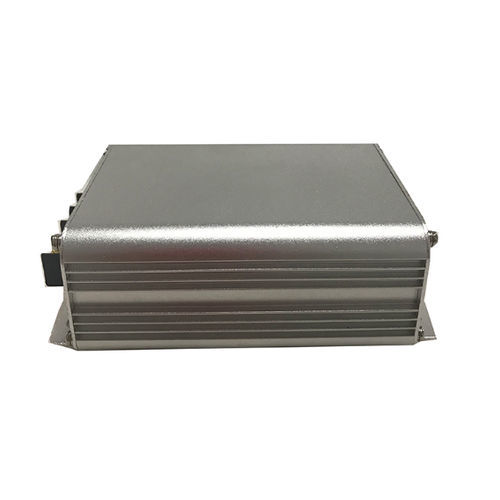

Convertitore DC/DC non isolato

regolatoincapsulatoad uscita semplice

Panoramica prodotto
Convertitore DC-DC che stabilizza DC 9-40V (funzionamento 8-40V) in una uscita fissa DC 24V. Correnti di uscita disponibili: 2A, 3A, 5A, 6A, 10A, 15A, 25A. Non isolato tra ingresso e uscita. Protezione ambientale: IP67.

Caratteristiche principali

• Tecnologia di raddrizzamento sincrono
• Filtro a condensatore con resistenza interna per tolleranza alle alte temperature
• Incapsulamento/potting in silicone organico
• Protezione tramite chip: protezione da sovratemperatura e sovracorrente
• Progettazione resistente a urti, cadute, umidità e polvere
• Efficienza di conversione fino al 96% (lista caratteristiche)
• Topologia non isolata ingresso/uscita
• Grado di protezione IP67

Specifiche tecniche

• Intervallo tensione d'ingresso: DC 8V–40V (nominale 9V/40V)
• Tensione di uscita: DC 24V ±0,25V
• Correnti di uscita disponibili: 2A, 3A, 5A, 6A, 10A, 15A, 25A
• Potenze corrispondenti: 48W, 72W, 120W, 144W, 240W, 360W, 600W
• Dimensioni (per variante): 66×58×23 mm; 74×74×32 mm; 100×80×38 mm; 100×80×45 mm; 150×110×49 mm
• Pesi (per variante): 0,15 kg; 0,25 kg; 0,5 kg; 0,6 kg; 1,2 kg
• Efficienza indicata: 90% (tabella) — fino al 96% (lista caratteristiche)
• Soglia protezione surriscaldamento: 150°C
• Temperatura di esercizio: -20°C a 85°C
• Classe di protezione: IP67
• Certificazioni: CE, FCC, RoHS

Varianti e dimensioni

• 2A: 66×58×23 mm — 0,15 kg — 48W
• 3A–6A: 74×74×32 mm — 0,25 kg — 72W–144W
• 10A: 100×80×38 mm (confezione alternativa 100×80×45 mm) — 0,5 kg / 0,6 kg — 240W
• 15A: 100×80×38 mm — 0,5 kg — 360W
• 25A: 150×110×49 mm — 1,2 kg — 600W
• Immagini prodotto disponibili per variante (esemplificative)

Installazione e sicurezza

• Seguire le etichette di polarità durante l'installazione: non invertire positivo e negativo.
• Non collegare ingresso e uscita al contrario (rischio di danneggiamento).
• Verificare che la potenza del carico non superi la capacità massima del convertitore.
