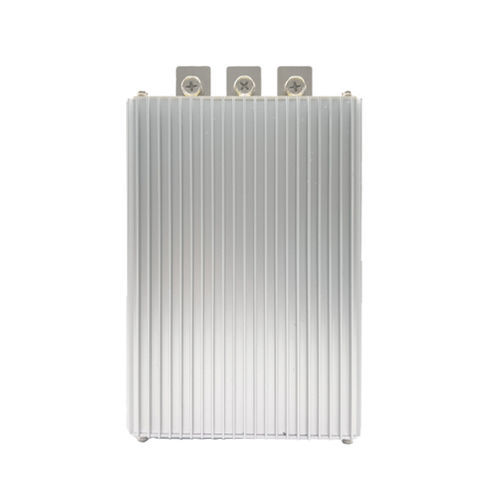

Convertitore DC/DC regolato

riduttorenon isolatoincapsulato

Breve descrizione
Tensione d'ingresso: DC48V (30V-60V)
Tensione di uscita: DC24V ±0,25V
Dimensioni e peso per intervallo di corrente: 1A-3A: 66×58×23 mm / 0,1 kg; 5A-15A: 74×74×32 mm / 0,26 kg; 20A-30A: 100×80×38 mm / 0,5 kg; 40A: 150×127×63 mm / 1,6 kg; 50A-60A: 220×127×63 mm / 2,3 kg
Certificati: CE / FCC / ROHS

Caratteristiche

• Tecnologia di rettificazione sincrona
• Filtro a condensatore interno resistente alle alte temperature
• Incapsulamento in silicone organico
• Protezione su chip: protezione da sovratemperatura e sovracorrente
• Struttura resistente agli urti, alle cadute, all'umidità e alla polvere
• Elevata efficienza: fino al 96%
• Progetto non isolato tra ingresso e uscita
• Grado di protezione: IP67

Attenzione

• Seguire rigorosamente le indicazioni dell'etichetta per l'installazione; non invertire la polarità per evitare danni.
• Non collegare ingresso e uscita al contrario; il modulo potrebbe danneggiarsi.
• La potenza del carico non deve superare la capacità massima nominale del convertitore.

48V a 24V (1A-30A)
Nome prodotto: Convertitore 48VDC a 24VDC
Dimensioni: 1A-3A: 66×58×23 mm; 5A-15A: 74×74×32 mm; 20A-30A: 100×80×38 mm
Opzioni di corrente di uscita: 1A, 3A, 5A, 10A, 15A, 20A, 30A
Potenza di uscita (corrispondente): 24W, 72W, 120W, 240W, 360W, 480W, 720W
Peso per dimensione: 1A-3A: 100 g; 5A-15A: 260 g; 20A-30A: 500 g
Tensione d'ingresso: DC48V (30V-60V)
Efficienza di conversione: 90% (tipica)
Tensione di uscita: DC24V ±0,25V
Protezione da surriscaldamento: 150°C
Temperatura di esercizio: -20°C a 85°C
Impermeabilità: IP67

48V a 24V (40A-60A)
Nome prodotto: Convertitore 48VDC a 24VDC
Dimensioni: 40A: 150×127×63 mm; 50A-60A: 220×127×63 mm
Opzioni di corrente di uscita: 40A, 50A, 60A
Potenza di uscita (corrispondente): 960W, 1200W, 1440W
Peso: 40A: 1,6 kg; 50A-60A: 2,3 kg
Tensione d'ingresso: DC48V (30V-60V)
Efficienza di conversione: 90% (tipica)
Tensione di uscita: DC24V ±0,25V
Protezione da surriscaldamento: 150°C
Temperatura di esercizio: -20°C a 85°C
Impermeabilità: IP67

Riepilogo gamma (selezione)
12V/24V a 5V: 1A-100A
24V a 12V: 1A-300A
24V a 13,8V: 1A-120A
48V a 12V: 1A-150A
48V a 24V: 1A-125A
48V a 13,8V: 1A-80A
60V/72V a 12V: 1A-85A
36V/48V a 5V: 1A-20A
60V/72V/80V a 5V: 1A-25A
100V/120V a 12V: 1A-30A
100V/120V a 24V: 1A-20A
144V a 5V: 1A-25A
144V a 12V: 1A-30A

Specifiche / dati tecnici

• Intervallo tensione d'ingresso: DC48V (30V-60V)
• Tensione di uscita: DC24V ±0,25V
• Intervallo di corrente di uscita disponibile: 1A fino a 60A (la famiglia di prodotti offre varianti)
• Esempi di potenza di uscita: 24W (1A) fino a 1440W (60A)
• Efficienza di conversione: tipicamente 90% (tabella); sezione caratteristiche indica fino al 96%
• Soglia di protezione da surriscaldamento: 150°C
• Temperatura di esercizio: -20°C a 85°C
• Grado di protezione: IP67
• Protections: sovratemperatura, sovracorrente; installazione sensibile alla polarità
• Costruzione: incapsulamento in silicone organico; filtro a condensatore interno ad alta temperatura; rettificazione sincrona
• Progetto non isolato tra ingresso e uscita
• Certificazioni: CE, FCC, ROHS
