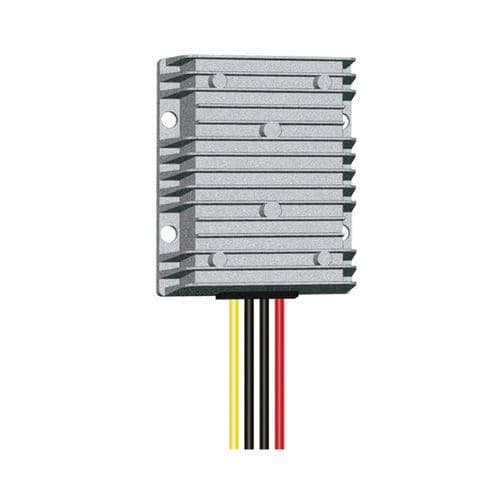

Convertitore DC/DC riduttore

regolatonon isolatoincapsulato

Descrizione breve
Tensione di ingresso: DC48V (30V-60V)
Tensione di uscita: DC13,8V ±0,25V
Correnti di uscita disponibili: 1A–60A a seconda del modello
Dimensioni e pesi tipici: variano in base alla corrente (esempi sotto)
Certificazioni: CE, FCC, RoHS

Caratteristiche

• Topologia con raddrizzamento sincrono per elevata efficienza di conversione
• Filtro a condensatori a bassa ESR resistente ad alte temperature
• Incastellamento in silicone organico per protezione ambientale
• Protezioni integrate via chip: sovratemperatura e sovracorrente
• Resistente a urti, cadute, umidità e polvere
• Elevata efficienza (dipende dal modello), valore massimo indicato fino al 96%
• Topologia non isolata fra ingresso e uscita (riferimento comune)
• Grado di protezione IP67

Attenzione

• Installare rispettando l'etichettatura della polarità; non invertire i poli + / -
• Non collegare inversione ingresso/uscita (rischio di danno)
• La potenza del carico non deve superare il valore massimo sopportato dal convertitore

48V a 13,8V (1A-20A) — Tabella tecnica
Nome prodotto: Convertitore 48VDC a 13,8VDC
Dimensioni & peso (esempi): 66×58×23mm / 0,1kg (1A–5A); 74×74×32mm / 0,26kg (10A–20A)
Correnti disponibili: 1A, 3A, 5A, 10A, 15A, 20A
Potenza corrispondente: 13,8W, 41,4W, 69W, 138W, 207W, 276W
Tensione di ingresso: DC48V (30V–60V)
Efficienza di trasferimento tipica (dipende dal modello): ~90% (picco indicato fino al 96%)
Tensione di uscita: DC13,8V ±0,25V
Protezione contro il surriscaldamento: 150°C
Temperatura operativa: -20°C a 85°C
Impermeabilità: IP67

48V a 13,8V (30A-60A) — Tabella tecnica
Nome prodotto: Convertitore 48VDC a 13,8VDC
Dimensioni & peso (esempi): 100×80×38mm / 0,5kg (30A); 150×127×63mm / 1,6kg (40A–60A)
Correnti disponibili: 30A, 40A, 50A, 60A
Potenza corrispondente: 414W, 552W, 690W, 828W
Tensione di ingresso: DC48V (30V–60V)
Efficienza di trasferimento tipica (dipende dal modello): ~90% (picco indicato fino al 96%)
Tensione di uscita: DC13,8V ±0,25V
Protezione contro il surriscaldamento: 150°C
Temperatura operativa: -20°C a 85°C
Impermeabilità: IP67

Tabella modelli / serie (selezione)
Convertitori DC-DC buck in diversi modelli per conversioni e correnti comuni: esempi 12V/24V→5V (1A–100A), 24V→12V (1A–300A), 24V→13,8V (1A–120A), 48V→12V (1A–150A), 48V→24V (1A–125A), 48V→13,8V (1A–80A), 60V/72V→12V (1A–85A). Disponibili anche topologie buck-boost e altre nella gamma.

Specifiche

• Intervallo tensione ingresso: DC48V (30V–60V)
• Tensione di uscita nominale: DC13,8V ±0,25V
• Intervallo corrente uscita (famiglia prodotto): 1A a 60A a seconda del modello
• Intervallo potenza uscita (esempi): ~13,8W fino a 828W a seconda del modello
• Efficienza: dipende dal modello; picco indicato fino al 96%
• Soglia protezione surriscaldamento: 150°C
• Temperatura operativa: -20°C a 85°C
• Grado di protezione: IP67
• Topologia: convertitore step-down (buck) non isolato
• Tecnologie chiave: raddrizzamento sincrono, filtro condensatore alta-temp, incapsulamento silicone organico
• Protections: sovratemperatura, sovracorrente
• Certificazioni: CE, FCC, RoHS
• Dimensioni e pesi variano in funzione della corrente (vedere tabelle tecniche)
