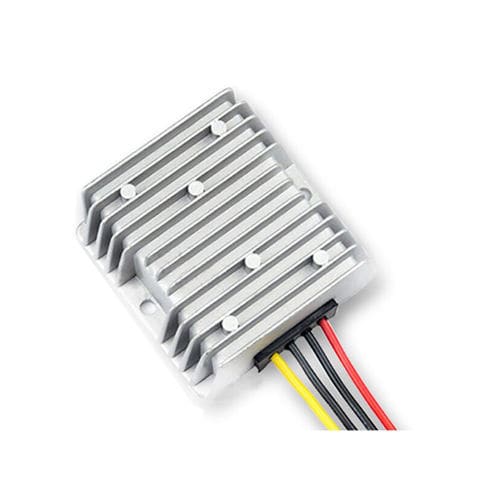

Convertitore DC/DC non isolato

di aumento della tensioneregolatoincapsulato

Breve descrizione
Tensione di ingresso: 12VDC (intervallo di funzionamento 9V–20V)
Tensione di uscita: 48VDC ±0,25V
Certificazioni: CE / FCC / ROHS

Dimensioni e pesi (per corrente di uscita)

• 1–1,5A: 58×40×22 mm / 0,097 kg
• 3–5A: 74×74×32 mm / 0,26 kg
• 6–10A: 100×80×38 mm / 0,5 kg
• 15A: 150×127×63 mm / 1,6 kg
• 20–30A: 220×127×63 mm / 2,3 kg
• 40A: 220×156×65 mm / 2,9 kg

Caratteristiche

• Tecnologia di rettifica sincrona
• Filtro con condensatore a resistenza interna, resistente ad alte temperature
• Incapsulamento in silicone organico
• Protezione intelligente su chip: protezione da surriscaldamento e sovracorrente
• Resistente agli urti, alle cadute, all'umidità e alla polvere
• Alta efficienza: fino al 96% (valori tabella: 90% a seconda del modello)
• Non isolato tra ingresso e uscita
• Grado di protezione: IP67

Attenzione

• Seguire le indicazioni dell'etichetta per l'installazione; non invertire la polarità
• Non collegare ingresso e uscita in modo inverso
• Non superare la potenza massima nominale del convertitore

12V a 48V (1A–10A) — Tabella tecnica

• Nome prodotto: Convertitore DC-DC 12V a 48V
• Esempi di dimensioni: 58×40×22 mm | 74×74×32 mm | 100×80×38 mm
• Correnti di uscita (esempi): 1A, 1,5A, 3A, 5A, 6A, 10A
• Potenze corrispondenti: 48W, 72W, 144W, 240W, 288W, 480W
• Pesi corrispondenti (esempi): 97 g, 260 g, 500 g
• Tensione di ingresso: DC12V (9V–20V)
• Efficienza di conversione (tabella): 90% (vedi caratteristiche fino al 96%)
• Tensione di uscita: DC48V ±0,25V
• Soglia di protezione da surriscaldamento: 150℃
• Temperatura di esercizio: -20℃ a 85℃
• Grado di protezione: IP67

12V a 48V (15A–40A) — Tabella tecnica

• Nome prodotto: Convertitore DC-DC 12V a 48V
• Esempi di dimensioni: 150×127×63 mm | 220×127×63 mm | 220×156×65 mm
• Correnti di uscita (esempi): 15A, 20A, 30A, 40A
• Potenze corrispondenti: 720W, 960W, 1440W, 1920W
• Pesi corrispondenti (esempi): 1,6 kg, 2,3 kg, 2,9 kg
• Tensione di ingresso: DC12V (9V–20V)
• Efficienza di conversione (tabella): 90% (vedi caratteristiche fino al 96%)
• Tensione di uscita: DC48V ±0,25V
• Soglia di protezione da surriscaldamento: 150℃
• Temperatura di esercizio: -20℃ a 85℃
• Grado di protezione: IP67

Specifiche tecniche

• Tensione di ingresso: DC12V (intervallo di funzionamento 9V–20V)
• Tensione di uscita: DC48V ±0,25V
• Intervallo di corrente di uscita (famiglia prodotto): 1A a 40A (modelli: 1A, 1,5A, 3A, 5A, 6A, 10A, 15A, 20A, 30A, 40A)
• Intervallo di potenza di uscita: circa 48W a 1920W a seconda del modello
• Efficienza di conversione: valore tabella 90% / fino al 96% secondo la scheda tecnica
• Protezione da surriscaldamento: 150℃
• Funzioni di protezione: protezione da sovratemperatura, protezione da sovracorrente (protezione intelligente su chip)
• Filtraggio: condensatore a resistenza interna (resistente alle alte temperature)
• Incapsulamento: potting in silicone organico
• Isolamento: non isolato tra ingresso e uscita
• Grado di protezione: IP67 (impermeabile)
• Temperatura di esercizio: -20℃ a 85℃
• Serie applicabili: Boost DC Converter / famiglia di convertitori DC-DC
