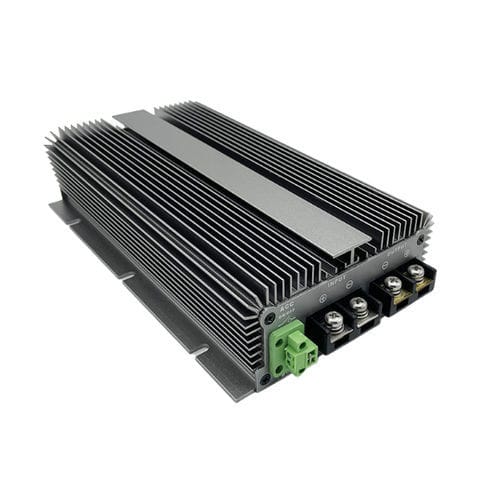

Convertitore DC/DC non isolato

regolatoriduttoreincapsulato

Breve descrizione
Tensione di ingresso: DC72V (30V–90V). Tensione di uscita: DC24V ±0,25V. Famiglia modulare che copre uscite da 5A fino a 60A per sistemi di alimentazione DC industriali.

Dimensioni e pesi (per corrente di uscita)
5A–10A: 74 × 74 × 32 mm / 0,26 kg
20A: 100 × 80 × 38 mm / 0,5 kg
30A: 160 × 113 × 35 mm / 0,7 kg
40A–50A: 150 × 130 × 50 mm / 1,5 kg
60A: 220 × 130 × 50 mm / 3 kg

Caratteristiche

• Topologia a raddrizzamento sincrono per elevata efficienza di conversione
• Filtro a condensatore interno a bassa resistenza, resistente ad alte temperature
• Incapsulamento in silicone organico per protezione dall'umidità
• Protezioni intelligenti su chip: protezione da surriscaldamento e sovracorrente
• Resistente agli urti, alle cadute, all'umidità e alla polvere
• Alta efficienza: specifica fino al 96 %; modelli tipici ≈ 90 %
• Topologia non isolata tra ingresso e uscita
• Protezione ingressi: IP67 (impermeabile)

Attenzione / Manipolazione
1. Seguire le indicazioni dell'etichetta durante l'installazione; non invertire la polarità (+/–) per evitare danni al modulo o ai componenti.
2. Non collegare ingresso e uscita invertiti; ciò provocherà danni.
3. La potenza del carico non deve superare il valore massimo sopportato dal convertitore.

Tabella: 72V a 24V (5A–30A)
Nome prodotto: Convertitore 72V DC a 24V DC
Opzioni di dimensione: 75 × 75 × 32 mm; 100 × 80 × 38 mm; 160 × 113 × 35 mm
Corrente di uscita: 5A; 10A; 20A; 30A
Potenza in uscita: 120W; 240W; 480W; 720W
Peso: 0,26 kg; 0,5 kg; 0,7 kg
Tensione di ingresso: DC72V (30V–90V)
Efficienza di conversione: 90 % (tipica)
Tensione di uscita: DC24V ±0,25V
Protezione surriscaldamento: 150℃
Temperatura di esercizio: -20℃ a 85℃
Protezione ingressi: IP67

Tabella: 72V a 24V (40A–60A)
Nome prodotto: Convertitore 72V DC a 24V DC
Opzioni di dimensione: 150 × 130 × 50 mm; 220 × 130 × 50 mm
Corrente di uscita: 40A; 50A; 60A
Potenza in uscita: 960W; 1200W; 1440W
Peso: 1,5 kg; 3 kg
Tensione di ingresso: DC72V (30V–90V)
Efficienza di conversione: 90 % (tipica)
Tensione di uscita: DC24V ±0,25V
Protezione surriscaldamento: 150℃
Temperatura di esercizio: -20℃ a 85℃
Protezione ingressi: IP67

Matrice prodotti (modelli / intervalli tipici di corrente)
12V/24V a 5V: 1A–100A; 5V a 12V: 1A–20A; 24V a 12V: 1A–300A; 12V a 19V: 1A–20A; 24V a 13,8V: 1A–120A; 12V a 28V: 1A–20A; 48V a 12V: 1A–150A; 12V a 36V: 1A–60A; 48V a 24V: 1A–125A; 12V a 36V: 1A–50A; 48V a 13,8V: 1A–80A; 12V a 48V: 1A–40A; 60V/72V a 12V: 1A–85A; 12V a 56V: 1A–10A; 36V/48V a 5V: 1A–20A; 12V a 60V: 1A–10A; 60V/72V/80V a 5V: 1A–25A; 12V a 72V: 1A–5A; 100V/120V a 12V: 1A–30A; 24V a 36V: 1A–10A; 100V/120V a 24V: 1A–20A; 24V a 48V: 1A–80A; 144V a 5V: 1A–25A; 144V a 12V: 1A–30A; 144V a 24V: 1A–25A; 12V–12V: 1A–25A; 24VAC a 12VDC: 1A–10A; 13,8V a 13,8V: 1A–25A; 36VAC a 12VDC: 1A–10A; 24V a 24V: 1A–40A; 24V/12VAC a 5VDC: 1A–10A; 48V a 48V: 1A–5A

Certificazioni
CE / FCC / ROHS

Specifiche tecniche

• Denominazione: famiglia di convertitori step-down 72V DC a 24V DC
• Intervallo tensione di ingresso: DC72V (30V–90V)
• Tensione di uscita: DC24V ±0,25V
• Opzioni di corrente di uscita: 5A, 10A, 20A, 30A, 40A, 50A, 60A (altre gamme secondo matrice)
• Esempi di potenza in uscita: 120W fino a 1440W a seconda del modello
• Efficienza di conversione: fino al 96 % (caratteristica); tipicamente ≈ 90 %
• Soglia protezione surriscaldamento: 150℃
• Temperatura di funzionamento: -20℃ a 85℃
• Protezione ingressi: IP67
• Topologia: raddrizzamento sincrono; ingresso-uscita non isolato
• Incapsulamento: incapsulamento in silicone organico per protezione dall'umidità
• Protections: protezione da surriscaldamento, protezione da sovracorrente; protezione intelligente su chip
• Dimensioni meccaniche & pesi: più opzioni meccaniche in base alla corrente nominale (vedere blocco dimensioni & pesi)
