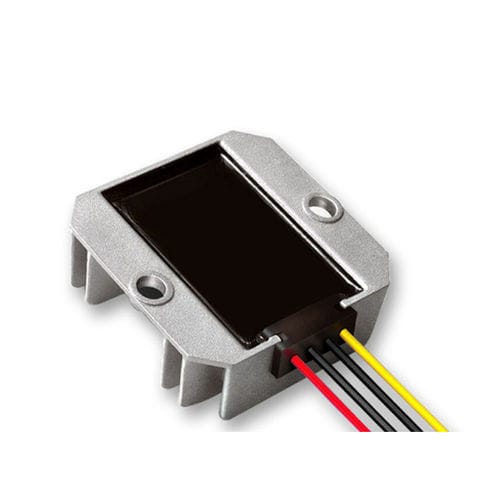

Convertitore DC/DC non isolato

di aumento della tensioneriduttoreincapsulato

Breve descrizione
Convertitore DC-DC boost/buck che accetta ingresso DC 8V–40V e fornisce uscita regolata DC 12V ±0.25V. Correnti di uscita disponibili: 1A–25A in tre gruppi di dimensioni. Topologia non isolata, grado di protezione IP67, efficienza tipica fino al 96%. Certificazioni: CE, FCC, RoHS.

Caratteristiche

• Tecnologia di raddrizzamento sincrono
• Filtro capacitivo con resistenza interna per tolleranza a temperature elevate
• Incapsulamento in silicone organico
• Protezione integrata: protezione da surriscaldamento e sovracorrente
• Costruzione resistente a urti, cadute, umidità e polvere
• Alta efficienza fino al 96%
• Topologia ingresso-uscita non isolata
• Grado di protezione IP67 (impermeabile)

Attenzione

• Seguire le indicazioni dell'etichetta e il cablaggio durante l'installazione; non invertire la polarità.
• Non collegare ingresso e uscita al contrario; ciò può danneggiare il dispositivo.
• Assicurarsi che la potenza del carico non superi il valore massimo supportato dal convertitore.

Dettagli prodotto / Tabella
Nome prodotto: Convertitore DC 8V/40V a 12V DC
Dimensioni e peso: 1A–3A: 66×58×23 mm / 0,15 kg; 6A–10A: 74×74×32 mm / 0,26 kg; 15A–25A: 100×80×38 mm / 0,5 kg
Opzioni corrente di uscita: 1A, 3A, 6A, 10A, 15A, 20A, 25A
Potenza corrispondente: 12W, 36W, 72W, 120W, 180W, 240W, 300W
Tensione di ingresso: DC 8V–40V
Tensione di uscita nominale: DC 12V ±0.25V
Efficienza tipica: 90%–96%
Soglia protezione surriscaldamento: 150℃
Temperatura di esercizio: -20℃ a 85℃
Grado di protezione: IP67
Topologia: Non isolata

Esempi di modelli / Gamma (da matrice prodotto)
12V/24V a 5V — Corrente di uscita: 1A–100A
24V a 12V — Corrente di uscita: 1A–300A
24V a 13,8V — Corrente di uscita: 1A–120A
48V a 12V — Corrente di uscita: 1A–150A
48V a 24V — Corrente di uscita: 1A–125A
48V a 13,8V — Corrente di uscita: 1A–80A
60V/72V a 12V — Corrente di uscita: 1A–85A
36V/48V a 5V — Corrente di uscita: 1A–20A
60V/72V/80V a 5V — Corrente di uscita: 1A–25A
100V/120V a 12V — Corrente di uscita: 1A–30A
100V/120V a 24V — Corrente di uscita: 1A–20A
144V a 5V — Corrente di uscita: 1A–25A
144V a 12V — Corrente di uscita: 1A–30A
144V a 24V — Corrente di uscita: 1A–25A
24VAC a 12VDC — Corrente di uscita: 1A–10A
36VAC a 12VDC — Corrente di uscita: 1A–10A
24V/12VAC a 5VDC — Corrente di uscita: 1A–10A
Altre gamme buck, boost e buck-boost disponibili per diverse combinazioni ingresso/uscita e correnti di uscita.

Caratteristiche / specifiche tecniche

• Intervallo di tensione di ingresso: DC 8V–40V
• Tensione di uscita nominale: DC 12V ±0.25V
• Intervallo di corrente di uscita (serie): 1A–25A (varianti disponibili)
• Intervallo di potenza di uscita: 12W–300W (a seconda del modello)
• Efficienza tipica: 90%–96%
• Soglia protezione surriscaldamento: 150℃
• Temperatura di esercizio: -20℃ a 85℃
• Grado di protezione: IP67
• Topologia: ingresso-uscita non isolata
• Protections: surriscaldamento e sovracorrente; installare rispettando la polarità raccomandata
• Note di costruzione: filtro capacitivo con resistenza interna, incapsulamento in silicone organico, raddrizzamento sincrono
• Certificazioni: CE, FCC, RoHS
