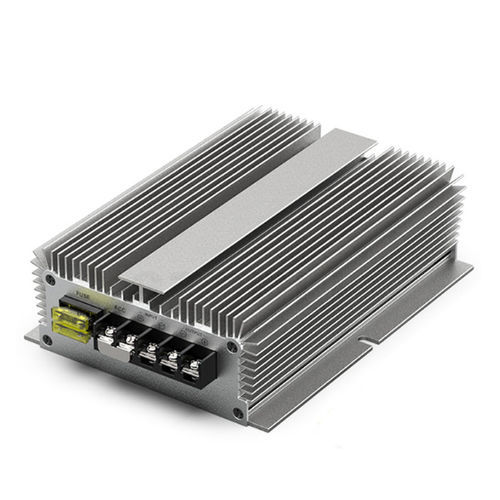

Convertitore DC/DC non isolato

riduttoread alta potenzarange di tensione di ingresso 3:1

Panoramica
Questa serie di convertitori buck DC-DC non isolati converte alta tensione DC (DC60/72V) in un'uscita regolata DC12V su più correnti (1A–50A). Progettati per applicazioni industriali e veicolari, l'intervallo di ingresso è 30V–90V. Sono disponibili diversi formati e opzioni di potenza per coprire esigenze da bassa a elevata corrente.

Caratteristiche

• Rettificazione sincrona per migliorare le prestazioni di conversione
• Filtro capacitivo interno a basso ESR, resistente alle alte temperature
• Incapsulamento/potting in silicone organico
• Protezioni integrate: sovratemperatura e sovracorrente
• Progettazione resistente a urti, cadute, umidità e polvere
• Elevata efficienza: fino al 96% in alcune varianti; valori tipici ≈90%
• Topologia non isolata tra ingresso e uscita
• Grado di protezione: IP67 (impermeabile)

Attenzione / Note di installazione

• Installare secondo le etichette e lo schema di collegamento; verificare la polarità. La polarità invertita può danneggiare il modulo e i componenti collegati.
• Non invertire i collegamenti di ingresso e uscita; un cablaggio errato può causare guasti o incendio.
• Assicurarsi che la potenza richiesta dal carico non superi la capacità nominale continua del convertitore.

60V/72V a 12V (1A-20A)
Nome prodotto: convertitore DC60/72V a DC12V (varianti 1A–20A). Dimensioni / pesi per fascia: 1A–5A: 46×32×18 mm / 0,053 kg; 8A–10A: 74×74×32 mm / 0,26 kg; 15A–20A: 100×80×38 mm / 0,5 kg.

Dati elettrici principali

• Correnti di uscita (esempi): 1A, 3A, 5A, 8A, 10A, 15A, 20A
• Potenze di uscita (esempi): 12W, 36W, 60W, 96W, 120W, 180W, 240W
• Tensione di ingresso: DC60V/72V (intervallo operativo 30V–90V)
• Tensione di uscita: DC12V ±0,25V
• Efficienza di conversione: tip. 90% (fino al 96% secondo variante)
• Soglia di protezione da sovratemperatura: 150℃
• Temperatura di funzionamento: -20℃ a 85℃
• Grado di protezione: IP67

60V/72V a 12V (30A-50A)
Nome prodotto: convertitore DC60/72V a DC12V (varianti 30A–50A). Dimensioni / pesi: 30A: 100×113×35 mm / 0,7 kg; 40A: 160×113×35 mm / 0,7 kg; 50A: 150×130×50 mm / 1,3 kg.

Dati elettrici principali

• Opzioni di corrente in uscita: 30A, 40A, 50A
• Potenza di uscita: 360W (30A), 480W (40A), 600W (50A)
• Tensione di ingresso: DC60V/72V (intervallo operativo 30V–90V)
• Tensione di uscita: DC12V ±0,25V
• Efficienza di conversione: tip. 90%
• Soglia di protezione da sovratemperatura: 150℃
• Temperatura di funzionamento: -20℃ a 85℃
• Grado di protezione: IP67

Specifiche tecniche

• Tensione di ingresso: DC60V/72V (intervallo operativo 30V–90V)
• Tensione di uscita nominale: DC12V ±0,25V
• Intervallo di corrente in uscita: 1A–50A (più varianti)
• Intervallo di potenza in uscita: ~12W fino a 600W a seconda del modello
• Efficienza di conversione: tip. ~90% (fino al 96% in modelli selezionati)
• Protezione da sovratemperatura: 150℃
• Temperatura di funzionamento: -20℃ a 85℃
• Grado di protezione: IP67
• Topologia: convertitore buck non isolato
• Protections: sovracorrente, sovratemperatura; incapsulamento in silicone
• Certificazioni: CE, FCC, RoHS
