Morsetto componibile su guida DIN DTB-X3E50
da montare su pannellocon connessione a vitetrifase

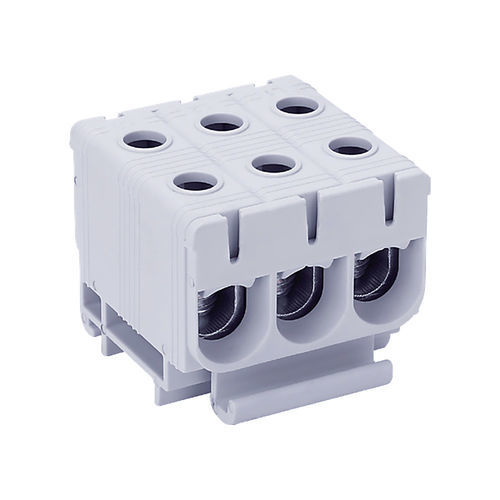

Morsetto componibile su guida DIN - DTB-X3E50 - Lettel - da montare su pannello / con connessione a vite / trifase
Morsetto componibile su guida DIN - DTB-X3E50 - Lettel - da montare su pannello / con connessione a vite / trifase
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Lettel

Caratteristiche

Montaggio
su guida DIN, da montare su pannello
Connessione
con connessione a vite
Altre caratteristiche
trifase, alta corrente, in rame
Configurazione dei contatti
3 poli
Sezione cavo

Max.: 50 mm²
(0,08 in²)

Min.: 2,5 mm²
(0 in²)

Corrente

Max.: 160 A

Min.: 145 A

Tensione nominale

Max.: 1.500 V

Min.: 1.000 V

Descrizione

Presentazione
Blocco di giunzione trifase a 3 poli progettato per la ripartizione trifase nei quadri elettrici. Consente di centralizzare e distribuire la potenza su L1 / L2 / L3 con 2 uscite per polo, riducendo il numero di collegamenti intermedi e semplificando il cablaggio e la manutenzione.

Caratteristiche elettriche
  • Corrente massima: 160 A (Cu) / 145 A (Al)
  • Connessione: Rame (Cu) o Alluminio (Al)
  • Configurazione: trifase, 3 poli (L1 / L2 / L3)
  • Gamma sezioni primarie: 2,5 a 4 mm² (coppia 4 Nm); 6 a 50 mm² (coppia 12 Nm)
  • Tensione nominale: 1000 V AC / 1500 V DC
  • Grasso conduttivo: incluso per un contatto ottimale
  • Norma: conforme a EN60947-7-1

Caratteristiche fisiche
  • Scocca: PA66 autoestinguente V0, coperchio rimovibile
  • Corpo conduttore: alluminio stagnato
  • Montaggio: guida DIN o montaggio a parete
  • Numero poli: 3 (ingressi L1 / L2 / L3)
  • Uscite per polo: 2
  • Protezione: IP20

Funzionalità
  • Centralizza e distribuisce la potenza trifase fino a 50 mm².
  • Configurazione a 3 poli con doppia uscita per polo per la distribuzione verso più derivazioni.
  • Migliora la chiarezza del cablaggio e l'affidabilità dell'installazione.

Applicazioni
  • Quadri di distribuzione trifase
  • Armadi industriali
  • Impianti terziari che richiedono alimentazione trifase continua ed equilibrata

Consigli d'uso
  • Scelta del cavo: sezione primaria 2,5 a 50 mm², rame o alluminio
  • Ganasce: consigliate per cavi flessibili per garantire un contatto uniforme
  • Serrare: rispettare la coppia raccomandata in base alla sezione (4 Nm per 2,5–4 mm²; 12 Nm per 6–50 mm²)
  • Montaggio: fissare su guida DIN o a parete secondo la configurazione del quadro
  • Organizzazione: distribuire correttamente i conduttori sui tre poli per un equilibrio ottimale
  • Identificazione: marcare chiaramente L1, L2 e L3 per facilitare esercizio e manutenzione
  • Manutenzione: verificare regolarmente il serraggio e la pulizia dei contatti

Imballaggio
  • Venduto singolarmente
  • Scatola: 8 pezzi
  • Cartone: 176 pezzi

Specifiche tecniche
  • Riferimento prodotto: DTB-X3E50
  • Corrente: 160 A (Cu) / 145 A (Al)
  • Sezioni accettate: 2,5 a 50 mm²
  • Coppie di serraggio: 4 Nm (2,5–4 mm²); 12 Nm (6–50 mm²)
  • Tensione nominale: 1000 V AC / 1500 V DC
  • Materiali: scocca PA66 V0, corpo conduttore in alluminio stagnato
  • Montaggio: guida DIN o montaggio a parete
  • Grado di protezione: IP20
  • Norma: EN60947-7-1
