Morsetto componibile su guida DIN DTB-2E50PEN
da montare su pannellocon connessione a viteisolato

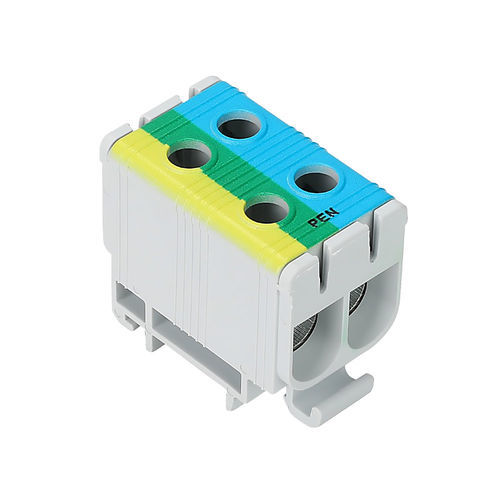

Morsetto componibile su guida DIN - DTB-2E50PEN - Lettel - da montare su pannello / con connessione a vite / isolato
Morsetto componibile su guida DIN - DTB-2E50PEN - Lettel - da montare su pannello / con connessione a vite / isolato
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Lettel

Caratteristiche

Montaggio
su guida DIN, da montare su pannello
Connessione
con connessione a vite
Altre caratteristiche
isolato, in rame, alta corrente
Configurazione dei contatti
2 poli
Sezione cavo

Max.: 50 mm²
(0,08 in²)

Min.: 2,5 mm²
(0 in²)

Corrente

Max.: 160 A

Min.: 145 A

Tensione nominale

Max.: 1.500 V

Min.: 1.000 V

Descrizione

Presentazione
Blocco di giunzione PEN 2 poli 145-160A progettato per centralizzare il conduttore PEN (neutro e terra combinati) nei quadri elettrici. Consente una distribuzione affidabile dell'energia e la continuità della protezione delle masse metalliche in impianti industriali e terziari.

Caratteristiche elettriche
  • Corrente massima: 160 A (Rame) / 145 A (Alluminio)
  • Connessione: compatibile con Rame (Cu) o Alluminio (Al)
  • Configurazione: 2 poli per conduttore PEN (neutro + terra combinati)
  • Campo di sezioni principali:
    • 2,5 a 4 mm² : coppia 4 Nm
    • 6 a 50 mm² : coppia 12 Nm
  • Tensione nominale: 1000 V CA / 1500 V CC
  • Grasso conduttivo: incluso per ottimizzare il contatto
  • Norma: conforme a EN60947-7-1

Caratteristiche fisiche
  • Involucro: PA66 autoestingente V0, coperchio removibile
  • Corpo conduttore: alluminio stagnato
  • Montaggio: guida DIN o montaggio a vista
  • Numero di poli: 2 (neutro e terra combinati – PEN)
  • Uscite per polo: 2
  • Protezione: IP20

Imballaggio
  • Venduto: all'unità
  • Scatola: 14 pezzi
  • Cartone: 308 pezzi

Funzionalità
  • Funzione: centralizza il conduttore PEN (combinazione di terra PE e neutro N) su un unico morsetto per garantire distribuzione e continuità di protezione.
  • Conduttore PEN: l'uso in rete TN-C riduce il numero di conduttori e l'ingombro nel quadro; il conduttore PEN deve rispettare una sezione minima e non deve mai essere interrotto (conformità alla norma NF C 15-100).
  • Applicazioni: impianti industriali e terziari, quadri di distribuzione modulari, armadi industriali che richiedono una connessione PEN affidabile e sicura.

Specifiche tecniche
  • Riferimento modello: DTB-2E50PEN
  • Corrente massima: 160 A (Cu) / 145 A (Al)
  • Sezioni accettate: 2,5–4 mm² (coppia 4 Nm); 6–50 mm² (coppia 12 Nm)
  • Tensione nominale: 1000 V CA / 1500 V CC
  • Materiali: involucro PA66 V0, corpo conduttore in alluminio stagnato
  • Montaggio: guida DIN o montaggio a vista
  • Numero di poli: 2 (PEN)
  • Uscite per polo: 2
  • Indice di protezione: IP20
  • Grasso conduttivo: fornito
  • Conformità: EN60947-7-1
  • Imballaggio: venduto singolarmente — scatola 14 pz — cartone 308 pz
