Morsetto componibile su guida DIN DTB-2E95PEN
da montare su pannellocon connessione a vitein rame

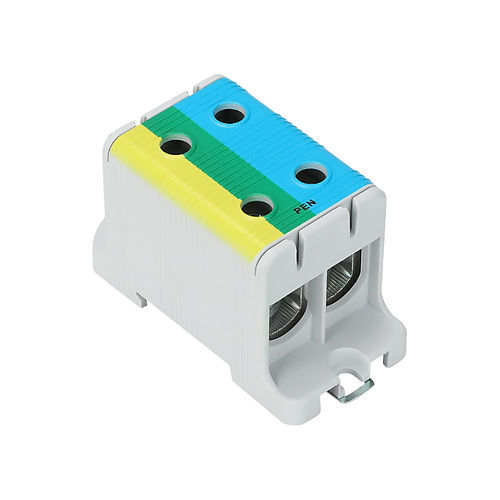

Morsetto componibile su guida DIN - DTB-2E95PEN - Lettel - da montare su pannello / con connessione a vite / in rame
Morsetto componibile su guida DIN - DTB-2E95PEN - Lettel - da montare su pannello / con connessione a vite / in rame
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Lettel

Caratteristiche

Montaggio
su guida DIN, da montare su pannello
Connessione
con connessione a vite
Altre caratteristiche
in rame, isolato, di messa a terra
Configurazione dei contatti
2 poli
Sezione cavo

Max.: 95 mm²
(0,15 in²)

Min.: 16 mm²
(0,02 in²)

Corrente

Max.: 245 A

Min.: 220 A

Tensione nominale

Max.: 1.500 V

Min.: 1.000 V

Descrizione

Presentazione
Morsetto di derivazione PEN DTB-2E95PEN per conduttori in rame e alluminio, che centralizza il neutro (N) e la terra (PE) in un unico punto. Accetta conduttori da 16 a 95 mm² ed è classificato 245 A per rame e 220 A per alluminio. Progettato per quadri di distribuzione modulari e armadi industriali.

Caratteristiche elettriche
  • Corrente massima: 245 A (Rame) / 220 A (Alluminio)
  • Connessione: conduttori rame (Cu) o alluminio (Al)
  • Configurazione: 2 poli per conduttore PEN (neutro e terra combinati)
  • Gamma di sezioni: 16 a 95 mm² (coppia H5, 20 Nm)
  • Tensione nominale: 1000 V CA / 1500 V CC
  • Grasso conduttivo: fornito per ottimizzare il contatto
  • Norma: conforme a EN 60947-7-1


Caratteristiche fisiche
  • Scocca: PA66 autoestinguenti V0, coperchio rimovibile
  • Corpo conduttore: alluminio stagnato
  • Montaggio: guida DIN o montaggio a parete
  • Numero di poli: 2 (PEN)
  • Uscite per polo: 2
  • Protezione: IP20


Confezionamento
  • Venduto: unità
  • Scatola: 4 pezzi
  • Cartone: 96 pezzi


Funzionalità
Il morsetto DTB-2E95PEN è progettato per centralizzare il conduttore PEN, combinando neutro (N) e terra (PE) in un unico punto. Garantisce una distribuzione dell'energia affidabile, la continuità elettrica e agevola la protezione delle masse metalliche.

Conduttore PEN
In un sistema TN-C, l'utilizzo di un conduttore PEN consente di eliminare un conduttore di protezione (PE) separato e il relativo polo. Ciò semplifica l'installazione, riduce i costi dei materiali e ottimizza l'ingombro del quadro, mantenendo le funzioni di neutro e protezione in un unico conduttore. In base alle norme applicabili, il conduttore PEN deve rispettare una sezione minima e non deve essere interrotto.

Applicazioni
Ideale per impianti industriali e terziari: quadri di distribuzione modulari, armadi industriali e installazioni civili.

Specifiche tecniche
  • Corrente massima: 245 A (Cu) / 220 A (Al)
  • Gamma di sezioni: 16 a 95 mm² (coppia H5, 20 Nm)
  • Tensione nominale: 1000 V CA / 1500 V CC
  • Materiali: scocca PA66 V0, corpo conduttore in alluminio stagnato
  • Montaggio: guida DIN o montaggio a parete
  • Numero di poli: 2 (PEN)
  • Uscite per polo: 2
  • Protezione: IP20
  • Norma: EN 60947-7-1
  • Grasso conduttivo: fornito
  • Confezionamento: unità / scatola 4 pz / cartone 96 pz
